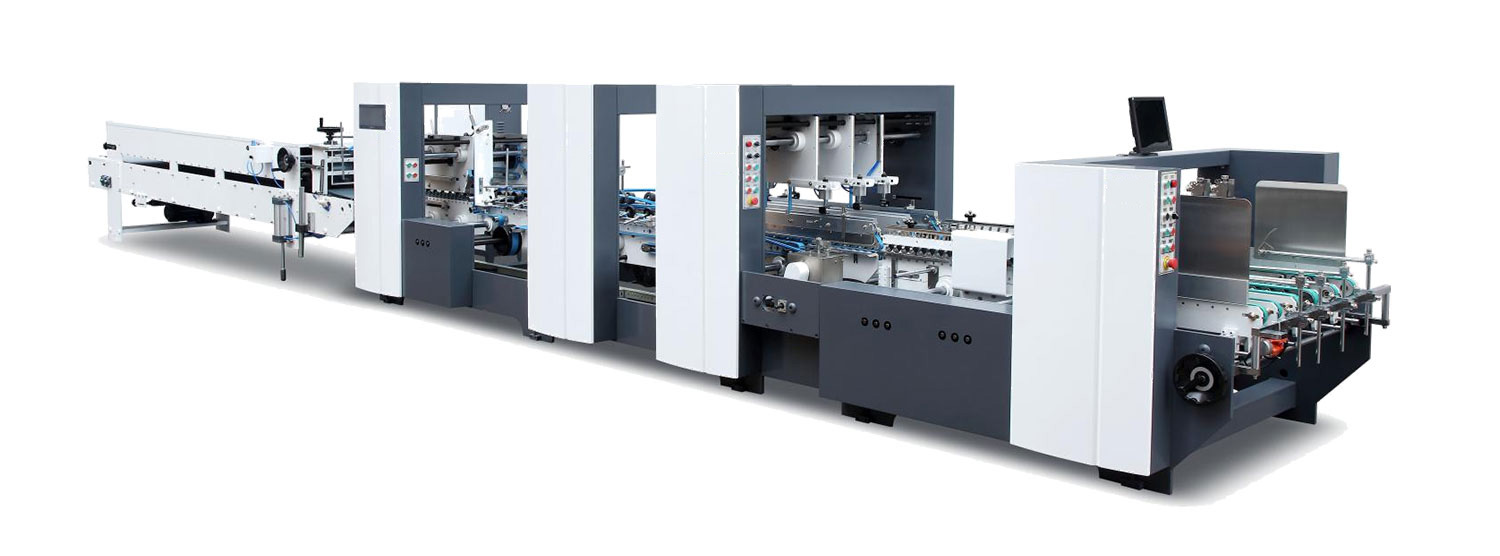

Machine à carton ondulé pliant

MODÈLE

1200

1450

1600

Matériau papier

Carton 210-800 g/m², cannelure A/B/E

Vitesse maximale

260 m/min

Épaisseur maximale de la boîte pliée

12 mm

12 mm

12 mm

Mode de pliage

le pli 2 et le pli 4 sont à 180°

Alimentation électrique

3P 380V 50HZ

Largeur du blanc

1200 mm

1450 mm

1600 mm

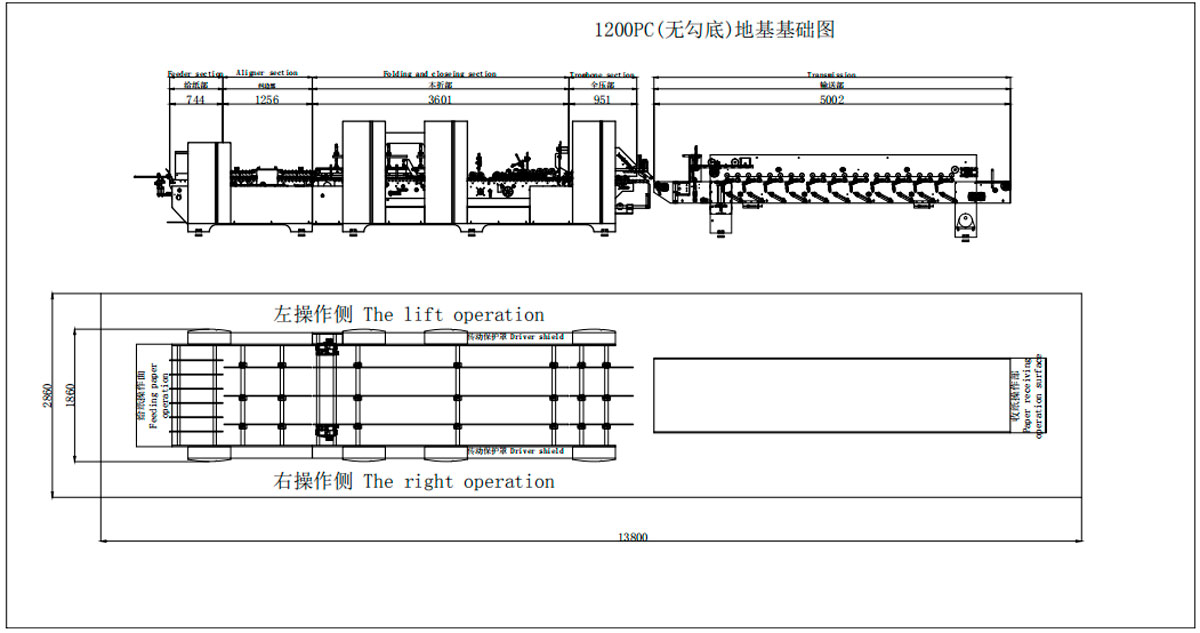

Longueur x Largeur x Hauteur

14x1,9x1,7m

14x2,2x1,7m

14x2,3x1,7m

Poids net

8T

9T

10T

Puissance totale

22,28 kW

22,28 kW

22,28 kW

Section d'alimentation papier

1. Équipé d'une fonction d'aspiration d'air
2. Rail à plusieurs étages pour assurer la verticalité du panneau de pressage.
Pour garantir que l'alimentation du papier ne soit pas biaisée,
3. La structure unique reste plus simple et
réglage pratique de la planche de pressage.
La structure de poussée permet un ajustement du carton de support
plus pratique et plus stable.
4. Le déflecteur à gauche et à droite peut être réglé vers le haut et vers le bas.
pour raccourcir le temps de réglage et de changement de carton.
5. Le dispositif de vibration est coordonné avec le moteur qui aide la machine
alimentation consécutive et automatique rapide et simple

Section Aligneur

1. Le carton envoyé depuis la section d'alimentation sera corrigé par
section d'alignement pour assurer une transmission précise.
2. La pression d'entraînement peut être réglée de haut en bas pour
s'adapte à différentes épaisseurs de carton.

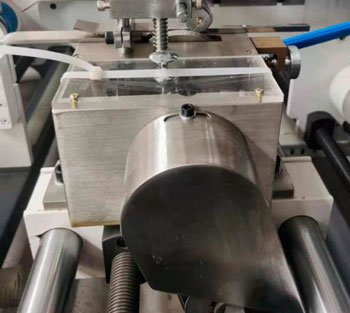

Cuve de collage inférieure

1. Le réservoir de collage inférieur est de grand volume.
2. Facile à retirer et à nettoyer

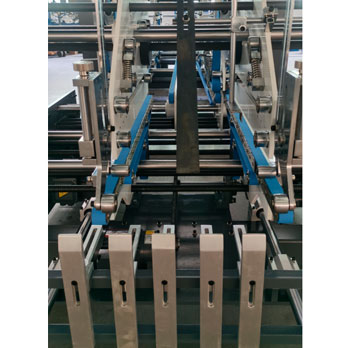

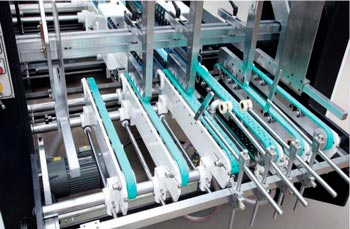

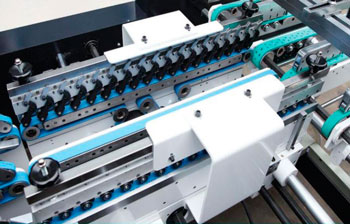

Pliage et fermeture

1. Équipé d'un dispositif de rail de type à 3 plaques.
2. La courroie de pression supérieure adopte la transmission principale et la pression du cylindre
plus adapté aux produits ondulés de différentes épaisseurs.

Section de trombone

1. Un entraînement par moteur indépendant peut être utilisé pour
contrôler la taille réglable de la ceinture.
2. La collecte du papier adopte un système de pression de cylindre,
il est plus facile de régler la pression, ce qui permet de coller la boîte plus efficacement.

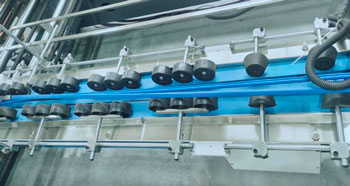

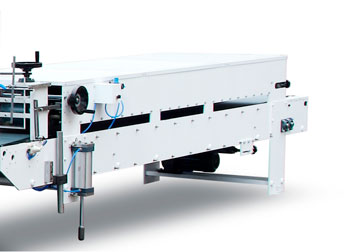

Transmission

1. La ceinture haute et basse peut être réglée séparément.
2. Équipé d'un dispositif de comptage photoélectronique et d'un dispositif de frappe du papier,
qui peut presser le papier après la comptabilité et le rendre facile à emballer.
Également équipé d'un dispositif d'inspection du papier d'alimentation.

Boîte en ligne droite

Mode de pliage Trois porteurs
