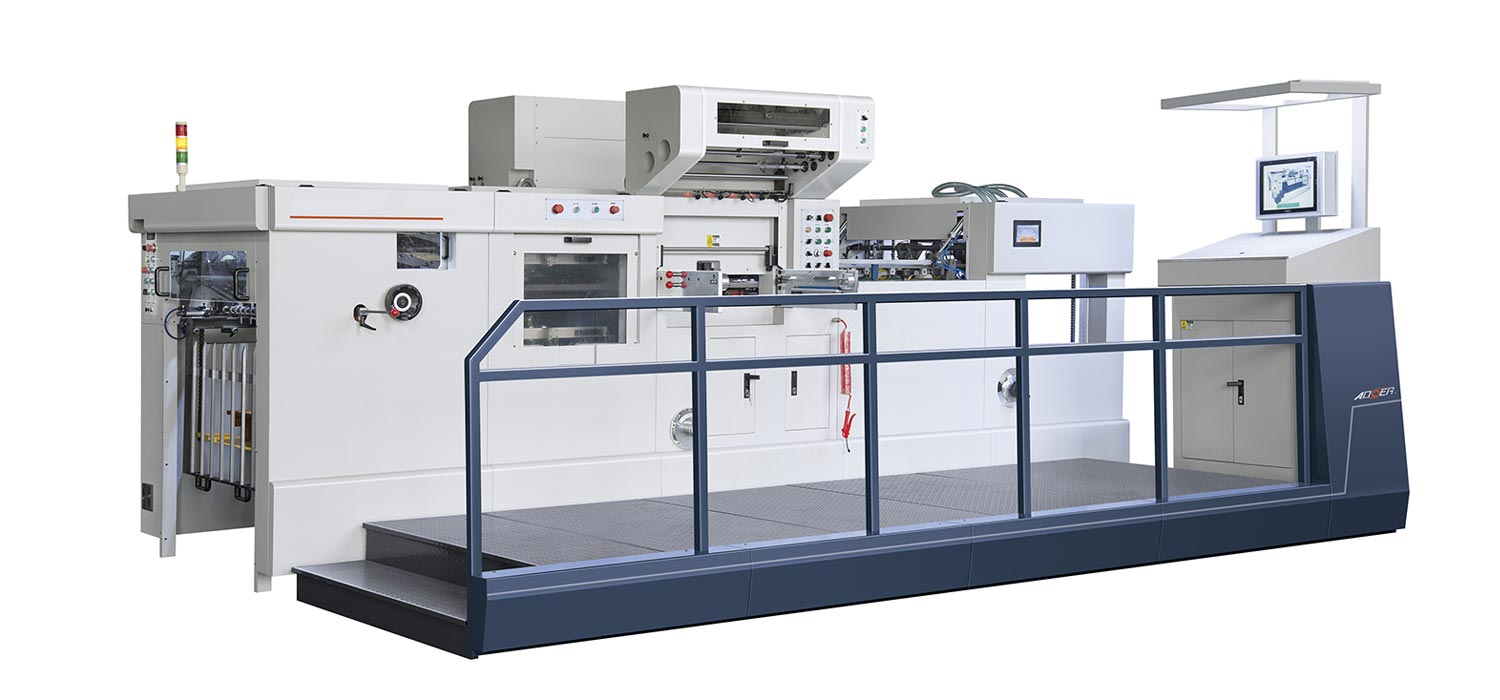

Machine de découpe et d'estampage automatique à plat AEM-800TQ

Caractéristiques

Adoptez la technologie d'alimentation européenne, aspiration réglable, stable, précise, bonne applicabilité du papier.

L'alimentation continue, le pré-empilage et le mécanisme de livraison peuvent raccourcir le temps auxiliaire et améliorer l'efficacité.

Le cadre de matrice et la plaque de base conçus de manière conviviale rendent l'installation et le réglage pratiques.

Dispositif de verrouillage pneumatique de la matrice, cadre de matrice fixé de manière plus stable, précise et permettant de gagner du temps.

Pose avant, pose latérale, dispositif de réglage fin du dispositif d'alimentation, positionnement du papier plus précis.

Contrôle de position optoélectronique double, tordu et vide, assure le papier dans la bonne position, réduit le gaspillage.

(en option) la section de décapage des déchets comporte 3 cadres liés, une conception conviviale, une installation et une désinstallation faciles de la plaque de décapage des déchets.

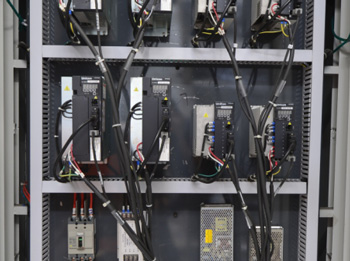

Conception modulaire de contrôle électronique, adopte des composants électroniques importés, garantit la précision et la fiabilité.

Interface homme-machine à écran tactile, surveillance en temps réel de la situation de fonctionnement, rend le réglage de la machine et le dépannage plus pratiques.

Adoptez un système de contrôle de serveur importé pour l'estampage, l'alimentation et la collecte précises de feuilles d'aluminium.

Adoptez une tablette PC industrielle, des données d'entrée à écran tactile, réalisez une programmation automatique, économisez considérablement du papier d'aluminium.

Le système de contrôle de la température dispose de 8 zones de chauffage, d'un réglage de la température séparé et d'un contrôle thermostatique.

Le système d'alimentation en huile de refroidissement cyclique garantit que les pièces en mouvement sont correctement lubrifiées pour assurer la durabilité.

Adoptez un système d'alimentation en huile à quantité fixe et à synchronisation fixe, assurez-vous que les pièces de mouvement sont correctement lubrifiées pour permettre une meilleure durabilité.

Principaux paramètres techniques

Taille maximale du papier	800 x 620 mm
Taille minimale du papier	340 x 280 mm
Taille de coupe maximale	770 x 600 mm
Taille intérieure du cadre de matrice	820 x 628 mm
Taille de la plaque de coupe	826 x 628 mm
Taille de bronzage maximale	780 x 600 mm
Taille minimale de l'aiguille de la pince	7 mm
Précision de coupe	≤±0,1 mm
Précision du bronzage	≤±0,125 mm
Pression de coupe maximale	200 T
Vitesse de coupe maximale	7000 S/H
Vitesse de bronzage maximale	6500 S/H
Diamètre maximal du rouleau d'aluminium	Φ250 mm
Largeur de la feuille transversale	15 à 600 mm
Axe de foil Horizon	2 pièces
Zone de chauffage	8 pièces
Plage de température	50~199 ℃
Hauteur de pré-empilage	1150 mm
Hauteur de la pile de livraison	1000 mm

Application

Carton	0,1 à 2 mm
Papier ondulé	＜4 mm
Puissance du moteur principal	7,5 kW
Puissance de la zone de chauffage	16 kW
Puissance totale	45 kW
Dimension	【L (+ pré-empilage) x l (+ plate-forme) x H】
AEM-800TQ	4350(+1360)x2200(+1300)x2260 mm
AEMQ-800T	5150(+1360)x2200(+1300)x2260 mm
Poids de l'AEM-800TQ	9T
Poids de l'AEMQ-800T	10T

Configuration standard

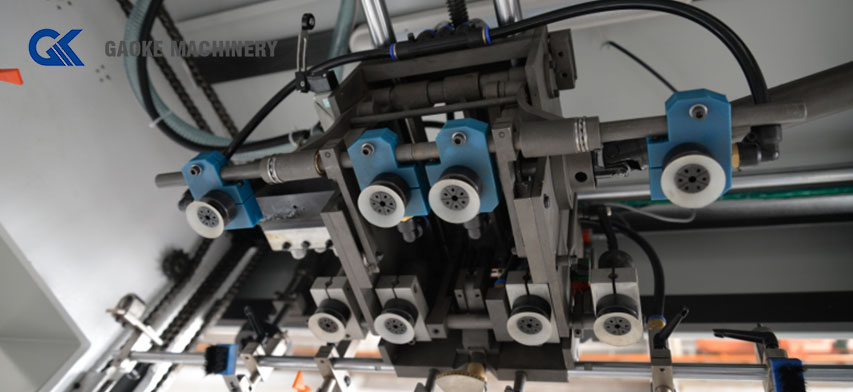

Section d'alimentation

Alimentateur de précision technique européen, convient aussi bien au carton qu'au papier ondulé. 4 aspiration 4 envoi, peut ajuster l'angle et la hauteur de buse d'aspiration en fonction de la déformation du papier.
Pose double face (tirer et pousser). Réglage fin du dispositif d'alimentation, réglage non-stop. Détecteur électronique double.
	Interrupteur sans arrêt du dispositif d'alimentation principal et secondaire. Roue de pressage en PU résistante à l'usure. Chargeur à double usage.
	Dispositif de réglage fin de l'heure d'alimentation. Tige de chariot supplémentaire 1 jeu, plaque de chariot 2 jeux. (en option) dispositif de pré-empilage 1 jeu.

Section principale de la machine

La partie portante de pression est fabriquée en fonte hautement ductile QT500, haute résistance, ne se déforme jamais. Vilebrequin en alliage avec traitement de processus spécial. Vis sans fin résistante à l'usure, engrenage à vis sans fin.
Dispositif pratique de retournement de matrice. Système d'alimentation en huile de lubrification de vélo avec pompe à huile haute pression de Taiwan Appareil à intervalles de haute précision.
	Dispositif d'embrayage de frein pneumatique d'Italie Joint rotatif SMC japonais. Chaîne à barre de préhension d'importation. Dispositif de verrouillage pneumatique des matrices.
	Pince en alliage Ti-Al à haute dureté et résistance. Dispositif de réglage précis de la pression. PLC et interface homme-machine de Taiwan. Pince supplémentaire 1 jeu, matrice de découpe 1 jeu, cadre de matrice 1 jeu.

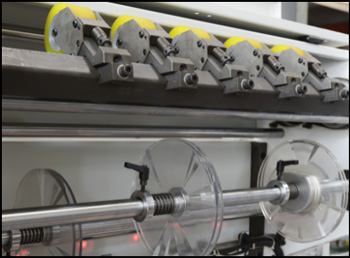

Section d'emboutissage

Tablette PC industrielle, données d'entrée tactile de l'écran, réaliser l'optimisation automatique du programme, feuilles de sauvegarde.

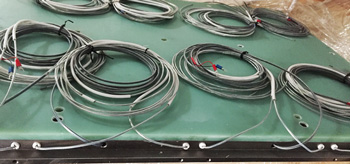

Servomoteur et système de contrôle importés, alimentation précise de la feuille. Réglage séparé de la température des 8 zones de chauffage, contrôle thermostatique.
	Système de contrôle électronique de la pression, pendant le bronzage, s'il n'y a pas de papier, il n'y a pas de pression.

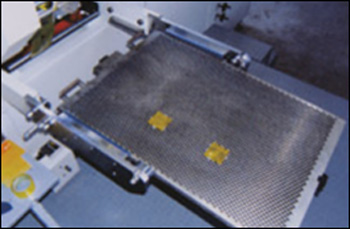

	Dispositif pratique de placement de feuilles transversales. Plaque chauffante en nid d'abeille en matériau spécial aide à localiser la plaque de bronzage.
	Adoptez la fonte résistante au chauffage RTCr0.8, aucune déformation lors du chauffage, haute résistance et haute durabilité.

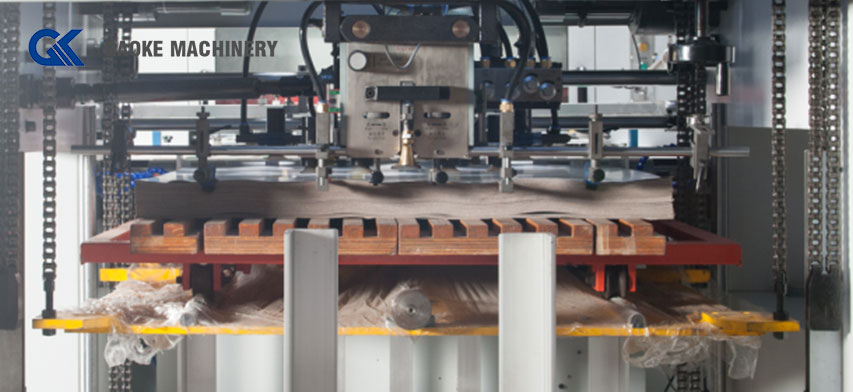

Section Collection

	Dispositif de rangement automatique, dispositif de double soufflage assurant le papier peut être bien collecté qu'il soit épais ou fin. Écran tactile d'affichage numérique dans la section de collecte rend l'opération pratique Panneau de commande pour une utilisation conviviale.
Le capteur optoélectronique rend la pile ordonnée Système de contrôle automatique de l'ascenseur de collection. Collecte manuelle secondaire Dispositif de protection de la chaîne principale. Dispositif de prévention de retour en arrière. Dispositif de collecte non-stop
