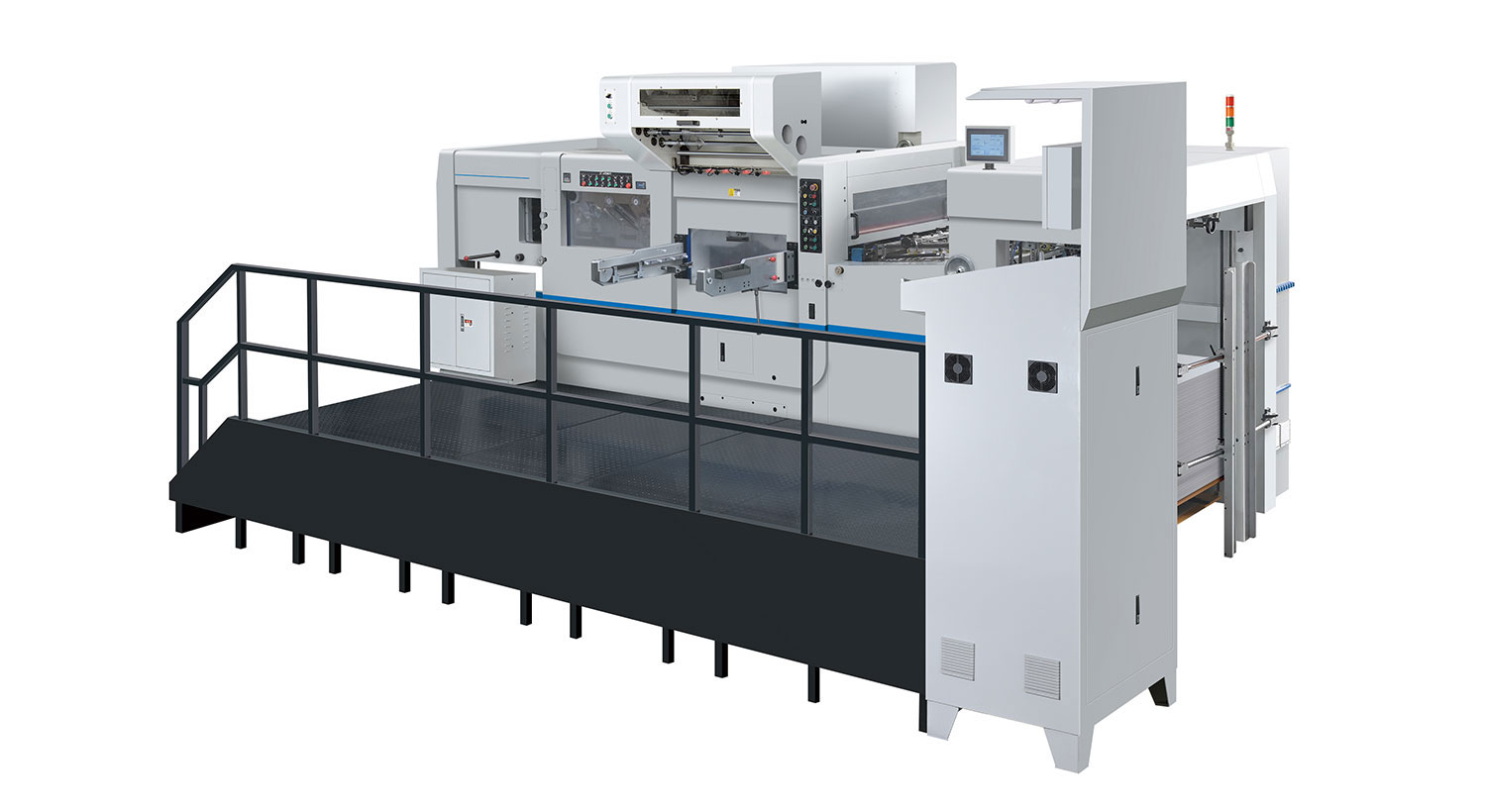

Machine automatique de découpe à chaud à plat - Technologie intelligente Rolam

Caractéristiques

L'acier inoxydable haut de gamme importé assure un transport en douceur.

Courroie d'alimentation fine importée, solide et durable.

Pignon amélioré pour chaînes à pinces, assurant un fonctionnement à grande vitesse.

Le dispositif de réglage de la brosse de distribution intégré assure un réglage pratique.

Le système de contrôle du ventilateur garantit que le papier peut être distribué proprement dans des conditions de vitesse élevée.

Dispositif de réglage de la pression par vis à billes servocommandée.

Le système de lubrification à double canal assure la sécurité.

Système d'entraînement par courroie synchronisée équipé d'un limiteur de couple.

Dispositif d'alimentation non-stop, dispositif de pré-empilage et dispositif automatique non-stop, raccourcissent le temps de préparation et améliorent l'efficacité.
La conception du boîtier de pressage et de la plaque rend la préparation rapide et pratique.
Le dispositif de réglage fin de la position frontale, de la position latérale et de la vitesse assure un transport stable et réduit les déchets.

L'IHM à écran tactile, la surveillance en temps réel de l'état de fonctionnement garantit un réglage et un dépannage plus pratiques.

Saisissez les paramètres à partir de l'écran tactile, programmez automatiquement l'étape automatique, économisez considérablement la feuille.

Système de contrôle de température à 18 zones, chaque zone peut être réglée séparément.

Principaux paramètres techniques

Taille maximale de la feuille :	1050 x 750 mm
Taille minimale de la feuille :	400 x 370 mm
Zone de découpe maximale :	1040 x 720 mm
Taille intérieure de la chasse aux matrices	1144 x 760 mm
Taille de la plaque de coupe :	1080 x 736 mm
Zone d'estampage maximale :	1020 x 720 mm
Marge minimale de la pince :	7 mm
Précision de coupe :	≤±0,1 mm
Précision d'emboutissage :	≤±0,1 mm
Vitesse de coupe maximale :	300 T
Vitesse de coupe maximale :	7500 S/H
Vitesse d'estampage maximale :	7000 S/H
Diamètre maximal du rouleau de papier d'aluminium :	Φ240 mm
Largeur verticale de la feuille	20~1260 mm
Largeur de la feuille Horizon :	20~720 mm
Axe de foil vertical :	3 pièces
Axe de foil Horizon :	2 pièces
Surface de chauffage :	12 pièces
Plage de température :	0~199℃
Hauteur de pré-empilage :	1500 mm
Hauteur de la pile de livraison :	1400 mm
Application:	Carton 0,1-2 mm
Application:	Papier ondulé ≤ 4 mm
Puissance du moteur principal :	11 kW
Puissance de la zone de chauffage :	24 kW
Puissance totale :	60 kW
Dimension:	5600(+1450)x2550(+2050)x2720 mm
Poids:	18,5 T

Caractéristiques

1. Section d'alimentation

1.1 Chargeur importé haut de gamme, 4 élévateurs 4 transporteurs, la ventouse peut être ajustée en fonction de différents papiers,
assure une alimentation en douceur du papier fin et du papier épais.

1.2 Souffleur des deux côtés pour séparer le papier.

1.3 Plaque murale en fonte ductile.

1.4 Détecteur électromécanique de double feuille.

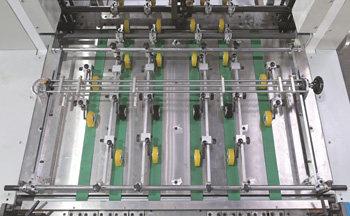

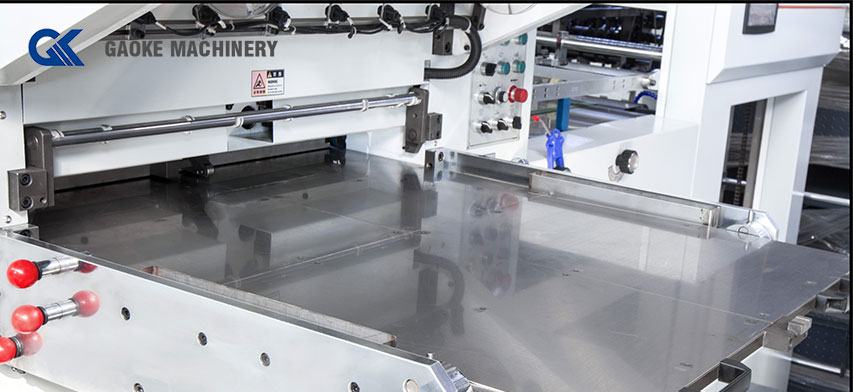

1.5 Table transporteuse inclinée, adaptée au papier fin à grande vitesse,
Le régulateur de vitesse à réglage fin peut être ajusté en continu.

1.6 Pose double face avec capteur photoélectrique.

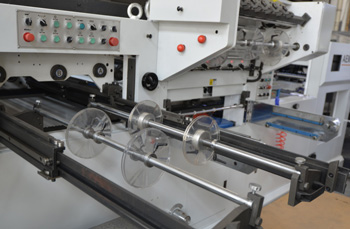

1.7 La roue de brosse et la roue en caoutchouc peuvent être réglées ensemble, améliorant ainsi l'efficacité.

1.8 Roue d'alimentation en caoutchouc ultra anti-usure.

1.9 Interrupteur d'alimentation non-stop principal/auxiliaire.

1.10 Dispositif d'élimination de l'électricité statique, assure une alimentation en douceur.

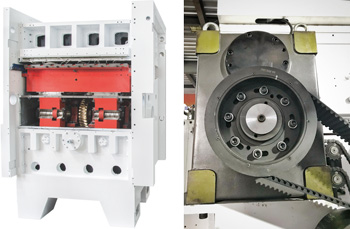

2. Section de découpe

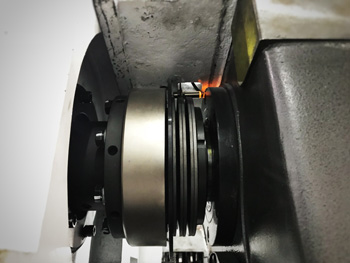

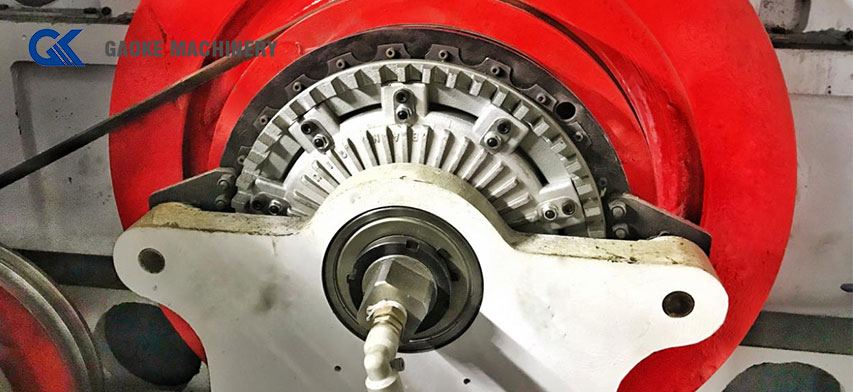

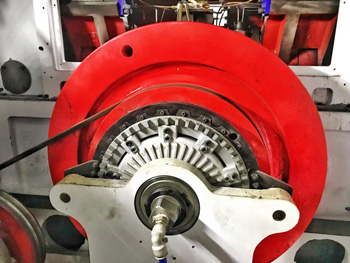

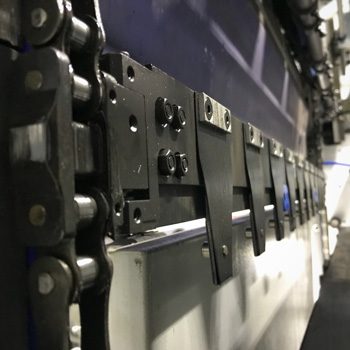

2.1 Les pièces supportant la pression sont en fonte ductile QT500 à haute résistance améliorée, haute résistance et ne se déforme jamais. 2.2 Vilebrequin en alliage spécialement traité. 2.3 Vis sans fin et engrenage à vis sans fin ultra anti-usure. 2.4 Embrayage pneumatique et joint rotatif SMC importés du Japon. 2.5 Manomètre d'huile et d'air pour surveiller la pression d'huile et la pression d'air, en cas de basse pression, la machine déclenche une alarme et s'arrête. 2.6 Boîte intermittente de haute précision. 2.7 Détecteur de position de chasse de matrice, améliore la précision, système de verrouillage pneumatique de la chasse, réglage électrique de la pression. Plaque de découpe 2,8 HRC50-53. 2.9 Chaîne de préhension importée pré-étirée, améliore la précision et la stabilité, améliorer la précision et la stabilité, Un dispositif de positionnement latéral spécial garantit que toutes les pinces sont sur une seule ligne. 2.10 Barres de préhension en alliage TI-AL ultra dur.

3. Section d'estampage à chaud

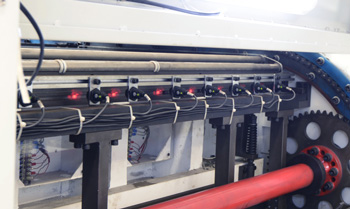

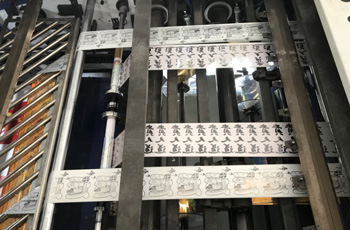

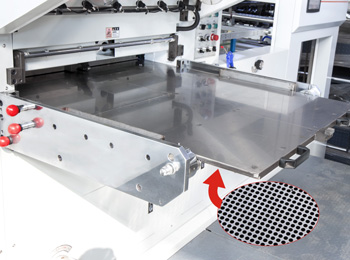

	3.1 Données d'entrée dans le PC industriel, la machine peut calculer automatiquement la distance de pas, économie d'énergie. 3.2 Servomoteur et système de contrôle importés, l'alimentation et la collecte des feuilles seront plus pratiques. 3.3 La température des 18 zones de chauffage peut être réglée séparément, peut s'adapter à des produits plus complexes. 3.4 Système de contrôle de pression électrique, lorsqu'il n'y a pas de papier dans la section de perforation, il n'y a pas de pression. 3.5 Dispositif de soufflage pour le soufflage du papier et des feuilles. 3.6 Système de détection de rupture de feuille. 3.7 Dispositif de collecte des feuilles intérieures et extérieures. 3.8 Plaque en nid d'abeille en matériau spécial, rend le travail de préparation plus pratique.

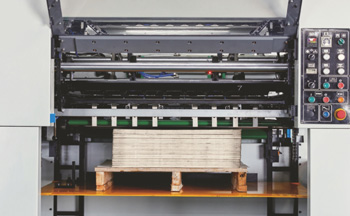

4. Section de livraison

4.1 Dispositif d'alignement automatique, soufflerie des deux côtés
peut garantir que le papier fin et épais peut être livré proprement.

4.2 L'écran tactile dans la section de livraison indique les données nécessaires,
et s'ajuste en le touchant.

4.3 Le capteur photoélectrique assure une livraison soignée.

4.4 Système de contrôle automatique de l'ascenseur de livraison.

4.5 Dispositif d'administration auxiliaire automatique.

4.6 Dispositif de protection de la chaîne principale.

4.7 Alarme d'échec de livraison.

4.8 Compteur et inséreuse de billets.

4.9 Dispositif tampon du tendeur de la barre de préhension.

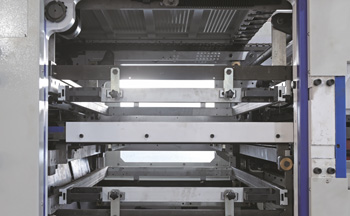

5. Section de décapage

5.1 La section de décapage est combinée avec la partie supérieure,
les trois cadres du milieu et du bas.
Les cadres peuvent être retirés.
Cela rend le réglage plus pratique et plus sûr.

5.2 Le dispositif de dénudage peut être soit des broches de dénudage, soit une plaque mâle/femelle
