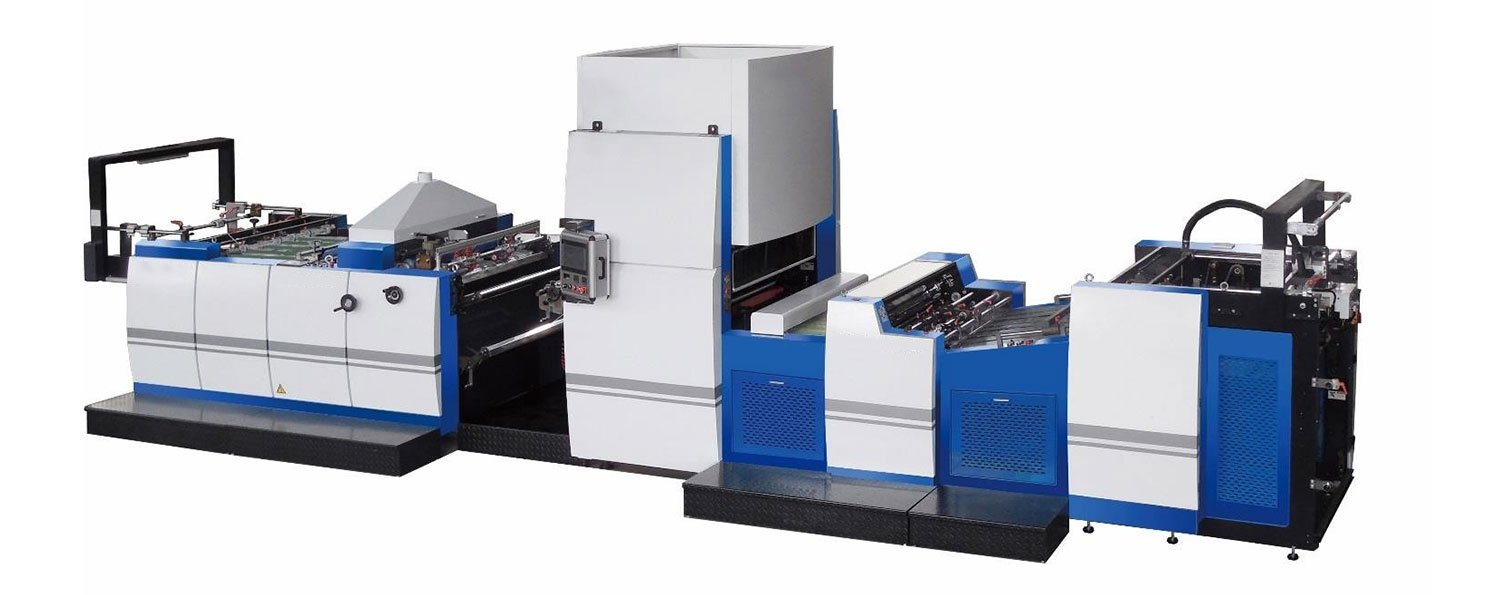

Machine automatique de laminage de films à lame chaude KFM-106MC

Paramètres techniques

Taille maximale de la feuille	L1060 × L1200 mm min.
Taille de la feuille	L320 × L290 mm Convient
Épaisseur de la tôle	105-500 g/m2
Vitesse mécanique	100 m/min, soit 9 000 feuilles/heure
Hauteur de la pile d'alimentation	1300 mm
Puissance installée	70 kW
Consommation réelle d'énergie de production	28-35 kW/h
Dimensions hors tout	11200 × 2100 × 2900 mm

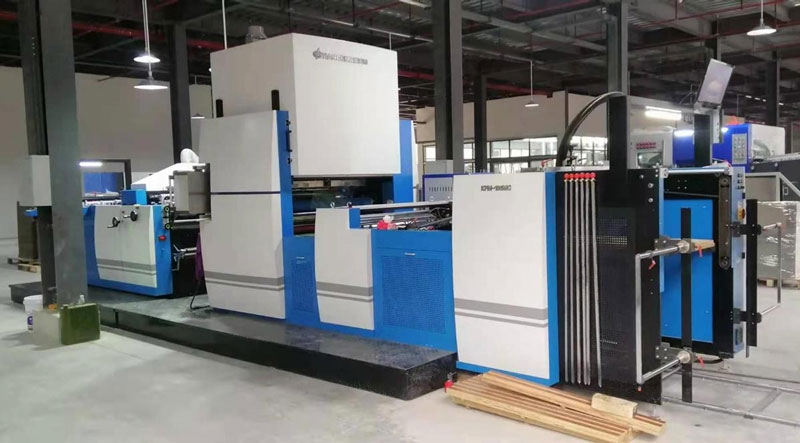

KFM-106MC, photos de l'atelier

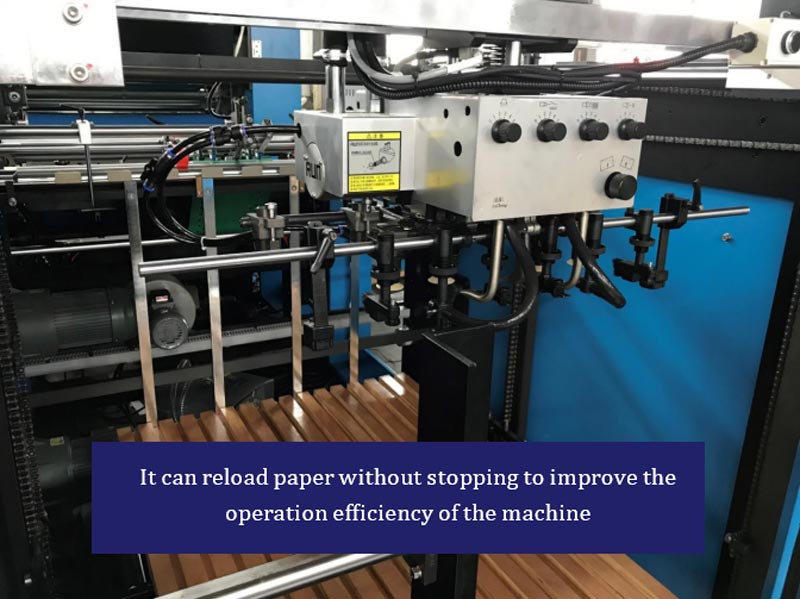

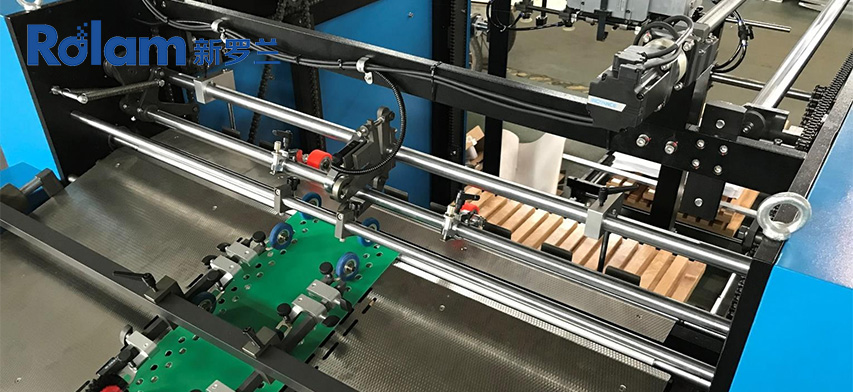

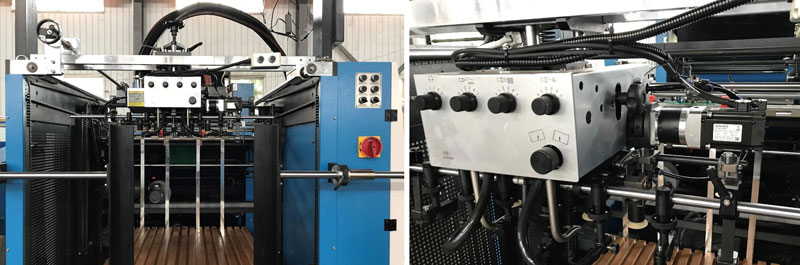

Chargeur automatique de papier

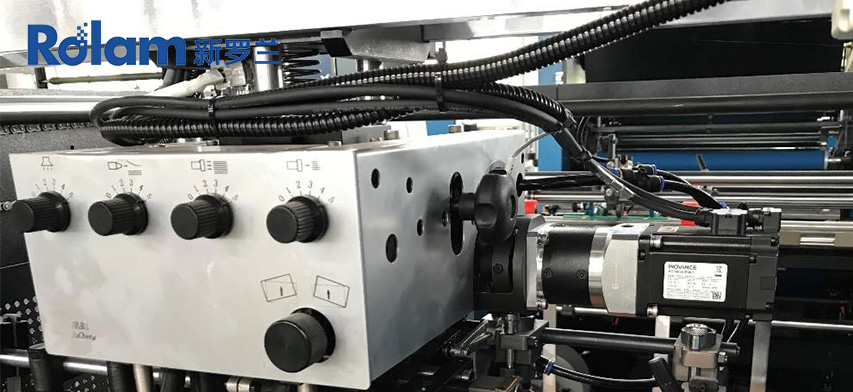

Le servomoteur est utilisé pour contrôler la taille du chevauchement, qui peut être contrôlée à ± 2 mm ;

Quatre têtes d'alimentation d'aspiration et quatre têtes d'alimentation de distribution, la rectitude du papier peut atteindre ± 2 mm ;

Il est entraîné par un servomoteur sans arbre offrant une longue durée de vie. Les positions avant et arrière du chargeur sont réglables automatiquement.

Le joint de chevauchement adopte la technologie servo pour assurer la précision de l'alimentation du papier ;

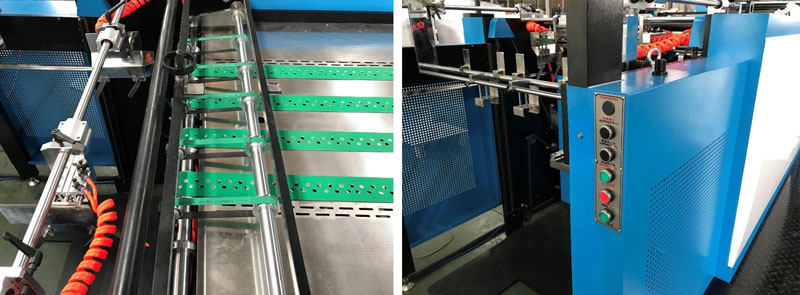

Le pont d'alimentation adopte toute la bande transporteuse sans bourrage papier.

Incluant une double garantie d'aspiration d'air et de roue de pressage, une alimentation papier à grande vitesse et aucun déplacement de papier.

Mécanisme d'élimination de la poudre et plastifieuse de film

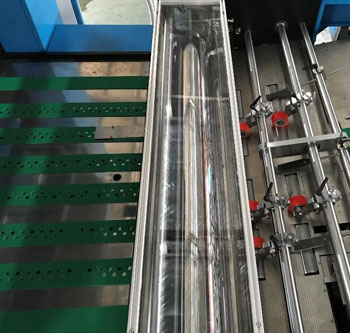

Mécanisme électrique d'élimination de la poudre Mécanisme d'élimination de la poudre : élimination électrique simple de la poudre, chauffage automatique à température constante. Il y aura de la poussière sur la surface de l'imprimé, ce qui affectera la qualité de la plastification. Vous pouvez choisir le mécanisme d'élimination de la poudre électrique.

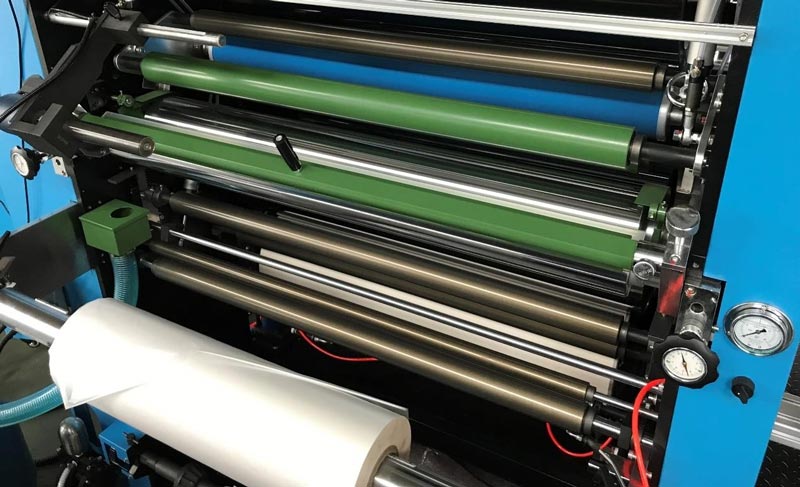

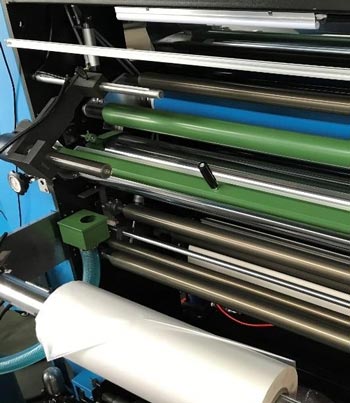

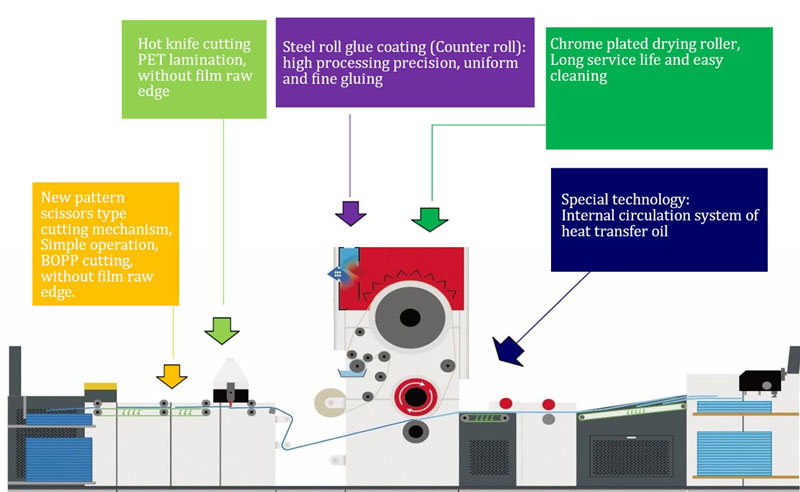

Unité de plastification de film Il s’agit de la partie centrale d’un équipement de plastification de film. Les principales difficultés techniques comprennent : la fabrication et précision de traitement des pièces clés telles que le rouleau en acier de pressage super miroir, rouleau de pression principal en caoutchouc et rouleau de séchage de grand diamètre, quelle méthode de revêtement de colle est utilisée pour économiser les coûts et assurer la qualité du pelliculage du film, comment maintenir une température constante et pression tout au long du processus de laminage du film, et comment économiser les coûts énergétiques. Ces technologies clés affectent directement la qualité des produits laminés et les intérêts réels des clients.

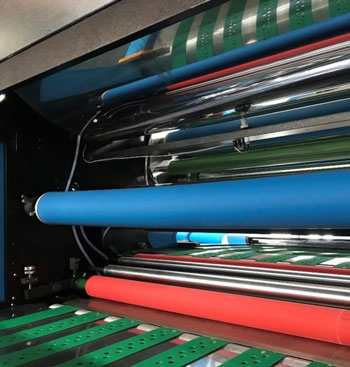

Plastifieuse de film

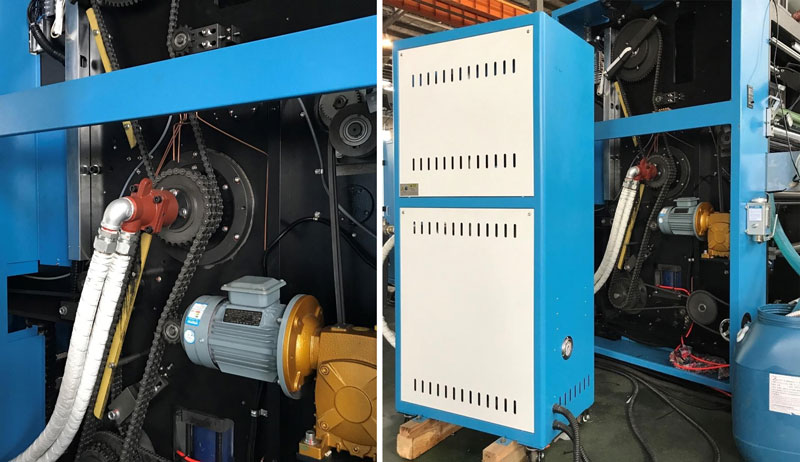

Technologie spéciale : système de circulation interne du rouleau d'huile de transfert de chaleur de la machine de température du moule

Avantages : moins de différence de température sur la surface de roulement, bon effet de température constante en fonctionnement à grande vitesse

Le rouleau de grand diamètre pour le séchage du film adopte une lampe chauffante avancée pour maintenir la température constante, et la température de la surface du rouleau est équilibrée et durable. Combinée à l'air chaud pour sécher le film, la colle à base d'eau peut durcir rapidement pour atteindre l’objectif du laminage de film à grande vitesse ; La surface du rouleau adopte une technologie de matériau non adhésif résistant aux hautes températures, qui a une longue durée de vie et un nettoyage facile ;

Technologie spéciale : système de circulation interne du rouleau d'huile de transfert de chaleur de la machine de température du moule

Avantages : moins de différence de température sur la surface de roulement, bon effet de température constante en fonctionnement à grande vitesse

La température du rouleau chauffant du miroir d'un diamètre de 380 mm est constante grâce à la machine de température du moule ; Il y a un mécanisme de circulation d'huile chaude à l'intérieur du rouleau ; Le diamètre du rouleau est grand, la température est moyenne, l'effet de température constante de chaleur est bon, le temps de pressage à chaud de la stratification est long, et l'effet de stratification est bon.

Technologie spéciale : système de circulation interne du rouleau d'huile de transfert de chaleur de la machine de température du moule.

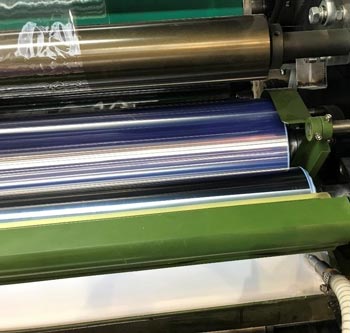

Unité de plastification : mécanisme de collage

Le rouleau de revêtement de colle adopte un rouleau en acier avec des roulements de haute précision importés, la colle sur la surface du rouleau est uniforme, adapté au fonctionnement à grande vitesse et à la surface résistante à l'usure ; La précision du revêtement de colle peut être contrôlée à ± 0,0025 mm ; Fonctionnement de haute précision, pas de mouvement, pas de tige de colle.

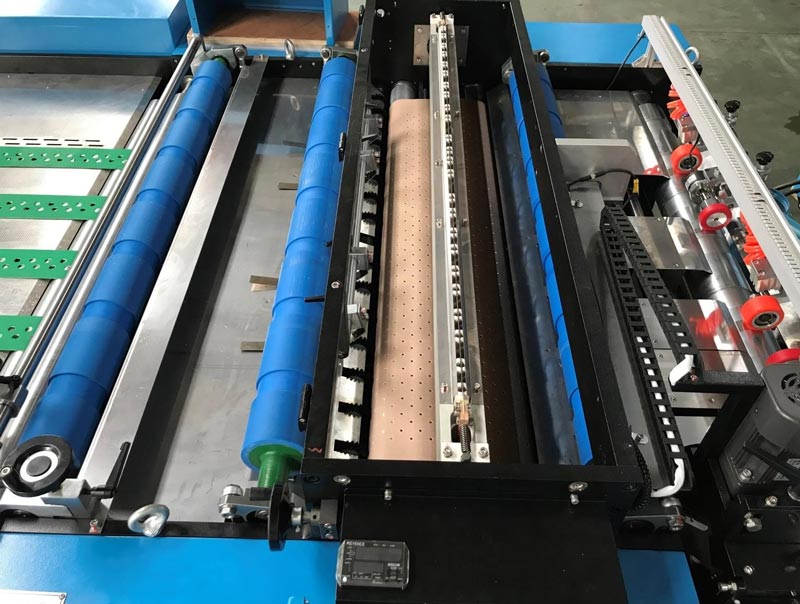

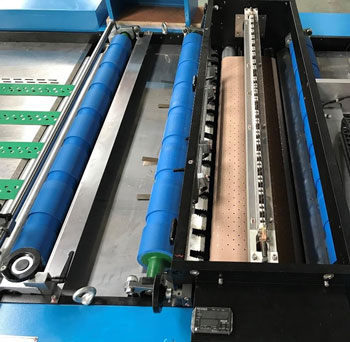

Machine de découpe automatique : découpe au couteau chaud

Coupe-mouches	Découpe au couteau chaud
	Machine à étirer et à découper des tôles Mécanisme d'aplatissement : Mécanisme de dépliage du papier fin pour empêcher le papier fin de enroulement après laminage du film ;

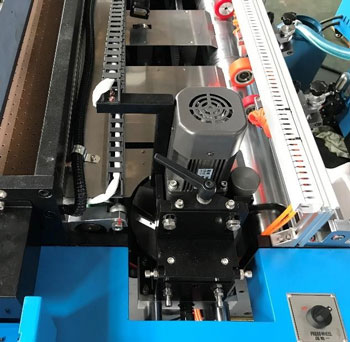

Machine de découpe automatique : mécanisme de coupe de type ciseaux

Nouveau mécanisme de coupe de type ciseaux à motifs :

Il adopte la technologie du rouleau de tirage de papier de levage unidirectionnel (à sens unique), qui convient à la découpe de films de stratification à grande vitesse de différentes tailles, avec un effet stable, un fonctionnement simple et aucun bord brut de film ;

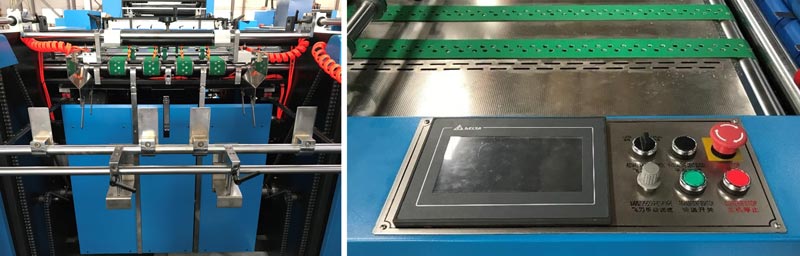

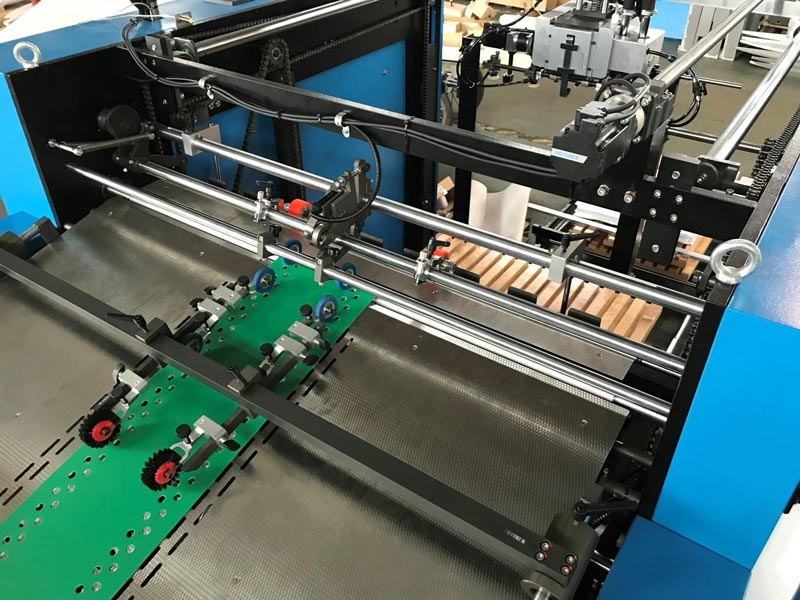

Empileur de papier automatique

Structure raisonnable et fonctionnement simple

Batteur pneumatique à papier à deux voies, feuille à feuille ou feuille à feuille

La bande transporteuse est dotée d'une fonction de pressage par vagues, qui peut augmenter la rigidité du papier dans la production de papier fin et transférer et recevoir le papier rapidement et de manière stable ;

La table de réception du papier est équipée d'une fonction de décélération pour empêcher le papier épais d'endommager le bord du papier ;
Lorsque le papier est double, un mécanisme de rejet est intégré. En cas de feuilles doubles ou continues, le signal photoélectrique est détecté et la bande de réception du papier accélère instantanément pour coopérer avec le système de soufflage et éloigner les feuilles doubles de la table de réception.
