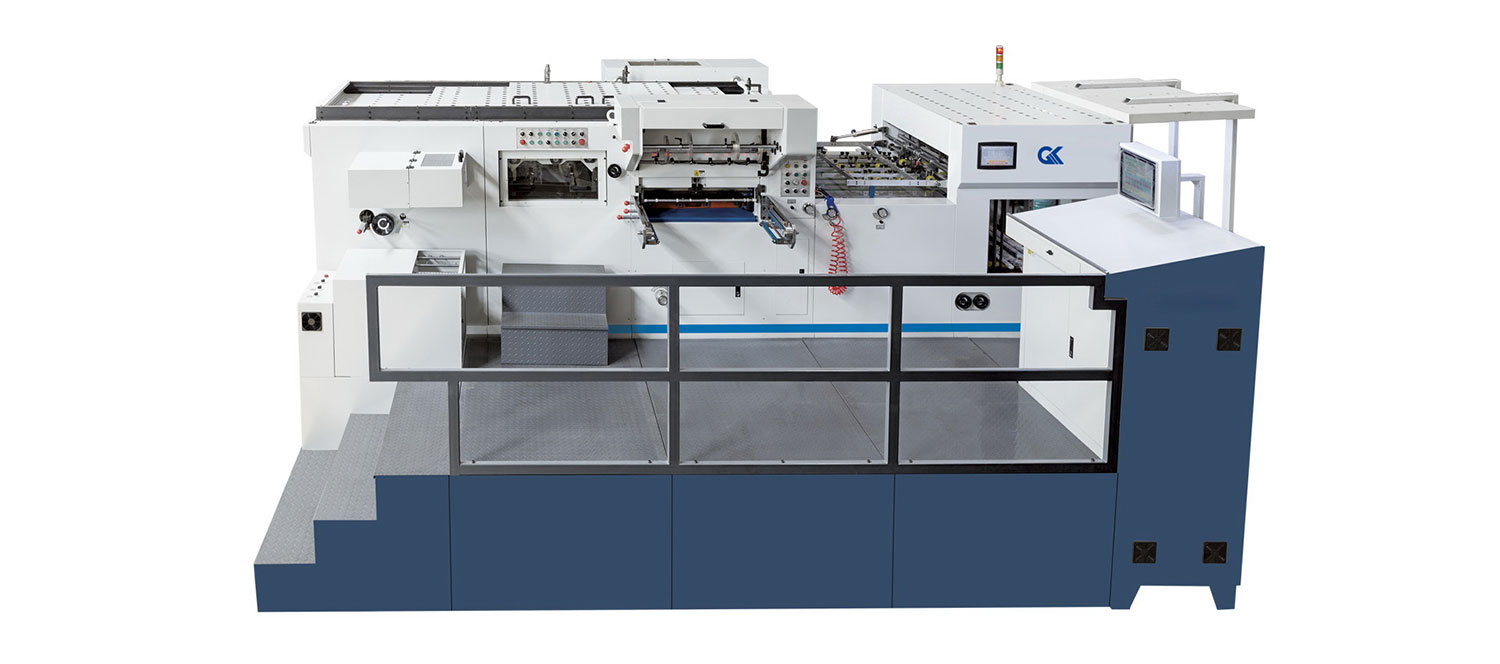

Machine de découpe et d'estampage à chaud automatique à plateau pour charges lourdes GK-1080MT

Taille maximale du papier :

1080x780mm

Taille minimale du papier :

400x330mm

Taille de coupe maximale :

1075x770mm

Taille intérieure du cadre de la matrice :

1100x790mm

Plaque de coupe :

1080x780mm

Taille maximale d'estampage :

1060x760mm

Taille minimale du bord de la pince :

7 mm

Précision de coupe :

≤±0,125 mm

Précision d'emboutissage :

≤±0,125 mm

Vitesse de coupe maximale :

600T

Vitesse de coupe maximale :

7000S/H

Vitesse d'estampage maximale :

6500S/H

Diamètre maximal du rouleau de papier d'aluminium :

Φ250mm

Largeur verticale de la feuille :

15~1060mm

Largeur de la feuille Horizon :

15~760mm

Axe de foil vertical :

3 pièces

Axe de foil Horizon :

2 pièces

Surface de chauffage :

12 pièces

Plage de température :

50~199℃

Hauteur de la pile d'alimentation :

1550 mm

Hauteur de la pile de livraison :

1500 mm

Application:

Carton : 0,1 à 2 mm

Papier ondulé : < 4 mm

Puissance du moteur principal :

11 kW

Puissance de la zone de chauffage :

24 kW

Puissance totale :

60 kW

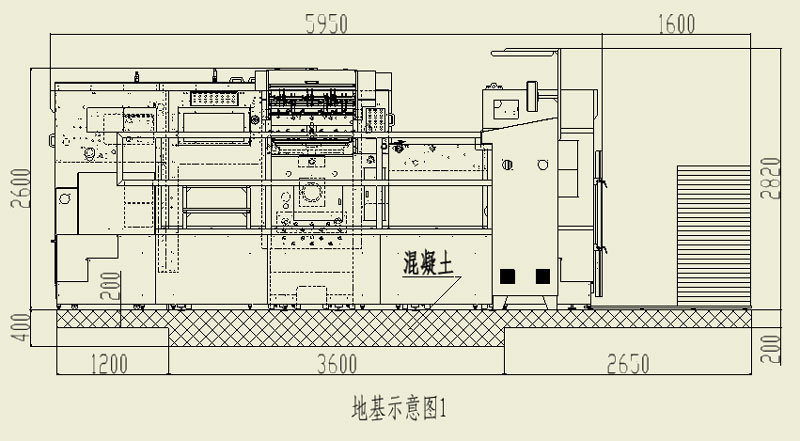

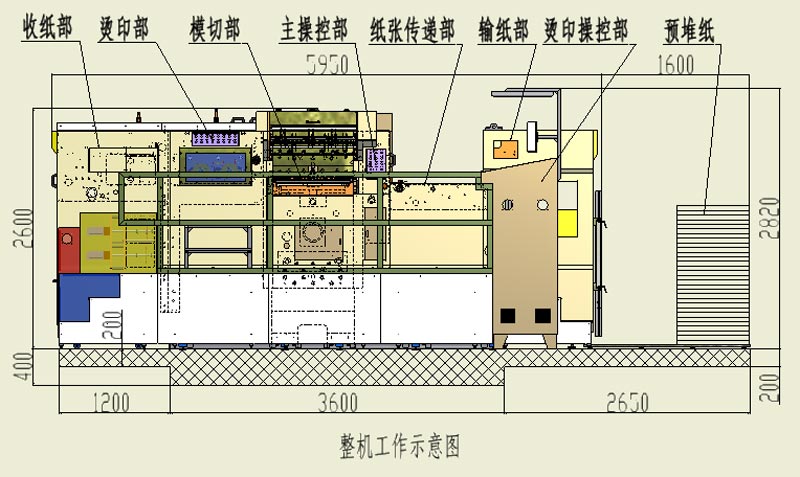

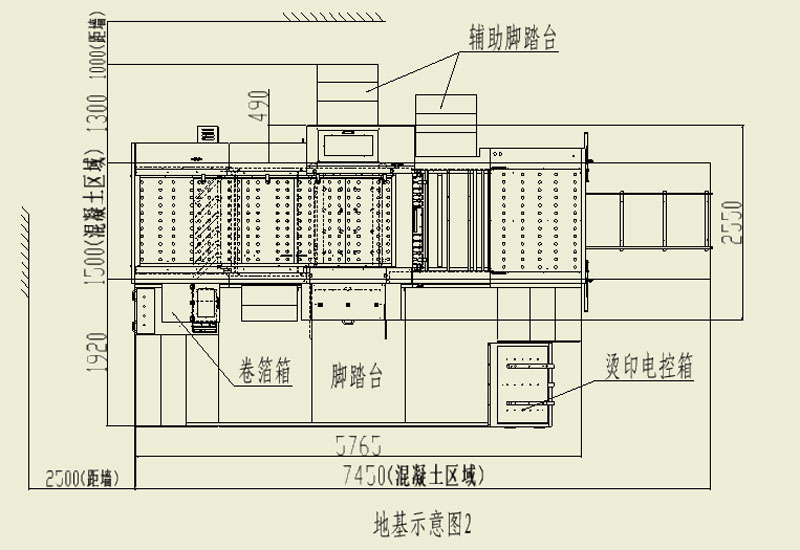

Dimension:

5880(+1600)x2550(+1400)x2600 mm

Poids:

20T

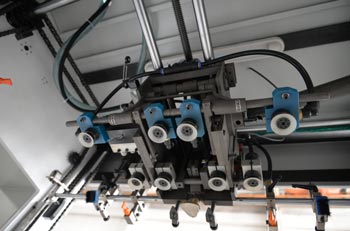

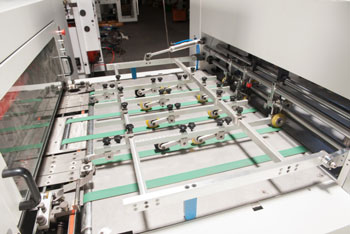

Section d'alimentation

Alimentateur de précision technique européen, adapté à la fois au carton et au papier ondulé.
4 aspiration 4 envoi, peut ajuster l'angle et la hauteur de la buse d'aspiration en fonction de la distorsion du papier.
Pose double face (tirer et pousser).
Réglage fin du dispositif d'alimentation, réglage non-stop.
Détecteur électronique double.
Interrupteur sans arrêt du dispositif d'alimentation principal et secondaire.
Roue de pressage en PU résistante à l'usure.
Chargeur à double usage.
Dispositif de réglage fin de l'heure d'alimentation.
Tige de chariot supplémentaire 1 jeu, plaque de chariot 2 jeux.

Section de poinçonnage

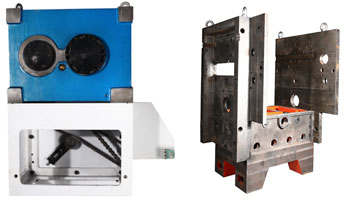

La pièce portante est en fonte ductile QT500, haute résistance, ne se déforme jamais.
Vilebrequin en alliage avec traitement de processus spécial.

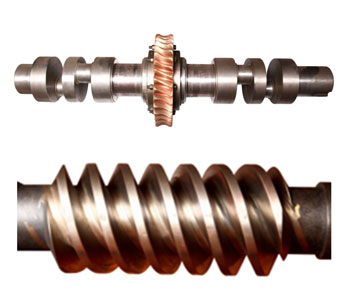

Vis sans fin résistante à l'usure, engrenage à vis sans fin.
Dispositif pratique de retournement de matrice.
Système d'alimentation en huile de lubrification pour cycles avec pompe à huile haute pression de Taïwan
Appareil intermittent de haute précision.

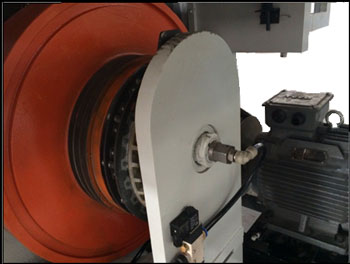

Dispositif d'embrayage de frein pneumatique d'Italie
Joint rotatif SMC japonais.
Chaîne à barre de préhension d'importation.
Dispositif de verrouillage pneumatique des matrices.
Pince en alliage Ti-Al à haute dureté et résistance.
Dispositif de réglage précis de la pression.
PLC et interface homme-machine de Taiwan.
Moteur et volant d'inertie améliorés.

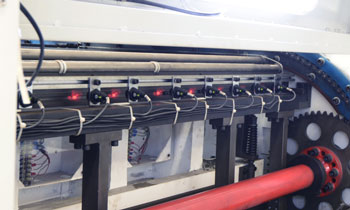

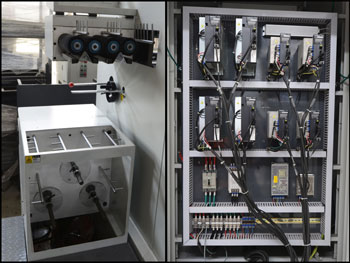

Section d'estampage à chaud :

Tablette PC industrielle, écran tactile, saisie de données, réalisation d'une optimisation automatique du programme, économie de feuilles.
Moteur et système de contrôle importés, alimentation précise de la feuille.
Réglage séparé de la température de 12 zones de chauffage, contrôle thermostatique.
Système de contrôle électronique de la pression, pendant le bronzage, s'il n'y a pas de papier, il n'y a pas de pression.
Dispositif de soufflage vertical séparé à feuille horizontale.
Système de détection de rupture de feuille verticale et horizontale.
Dispositif de tri sélectif des déchets et bac de recyclage.
Mécanisme d'alimentation en feuille de type extractible, améliore l'efficacité et garantit la sécurité.

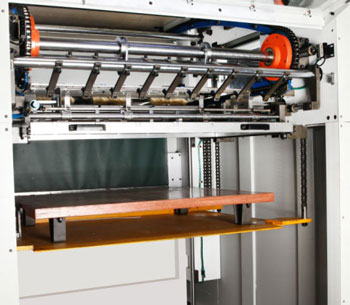

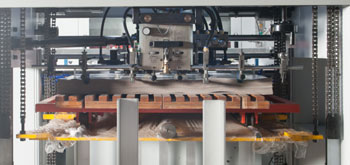

Section de livraison

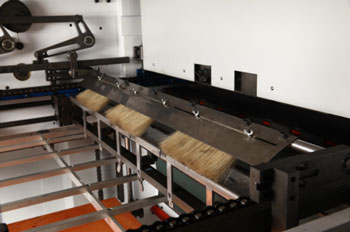

Dispositif d'alignement automatique, dispositif de double soufflage garantissant que le papier peut être bien collecté, qu'il soit épais ou fin.
L'écran tactile à affichage numérique dans la section de livraison rend l'utilisation pratique
Panneau de contrôle pour l'homme-
opération conviviale.
Le capteur optoélectronique rend la pile ordonnée.
Système de contrôle automatique de l'ascenseur de livraison.
Livraison manuelle secondaire
Dispositif de protection de la chaîne principale.
Dispositif de prévention de retour en arrière.
Dispositif de livraison non-stop
