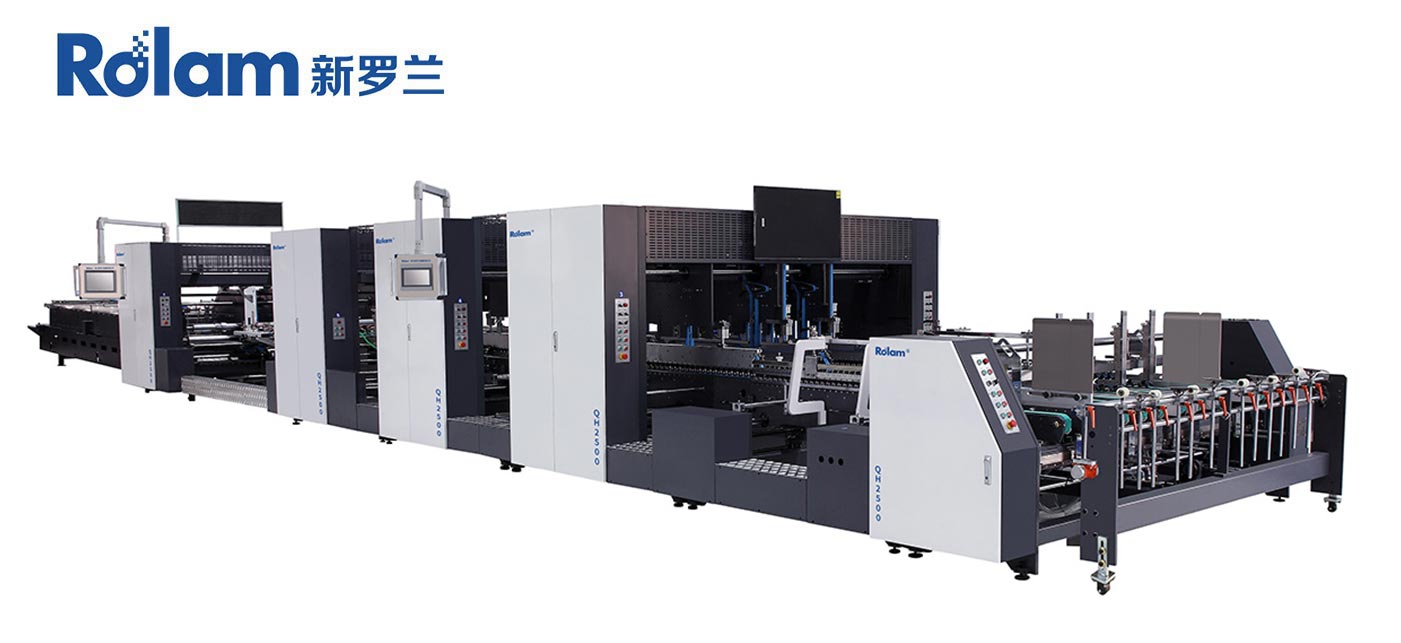

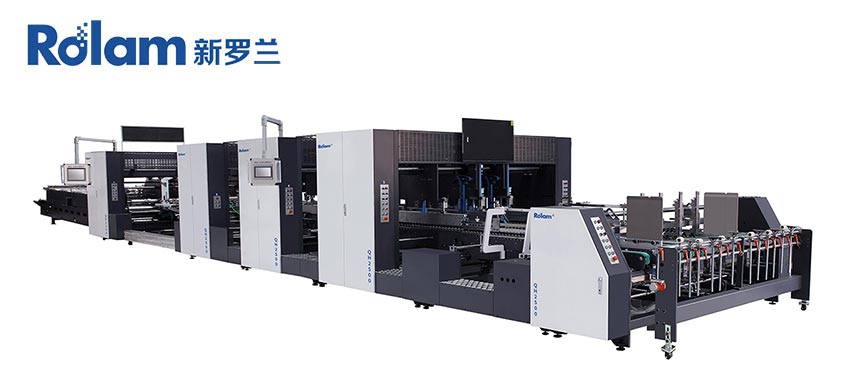

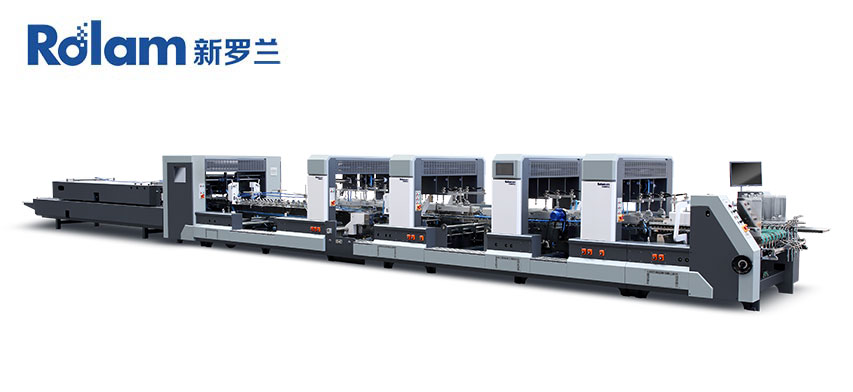

Plieuse-colleuse robuste série QH

Description de la production QH

Chaque section est entraînée par des servomoteurs et ajustée via des guides linéaires, ce qui confère à la machine un fonctionnement plus fluide et plus stable par rapport aux systèmes traditionnels à entraînement par moteur principal et réglage par glissières. Dotée d'une unité distincte dédiée au rainage secondaire, la série QH répond parfaitement aux exigences de pliage des cartons à 3 et 5 plis. Le rainage secondaire peut, pour diverses raisons — telles qu'un découpage ou un rainage inadéquats —, provoquer un défaut de « queue de poisson » (fish tail) sur les cartons.

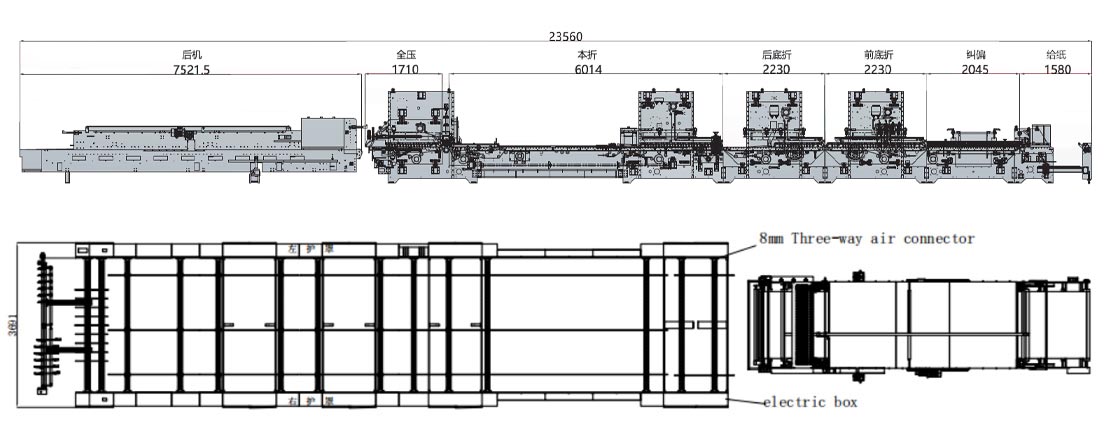

Paramètres techniques QH

Modèle	1700	2100	2500
Papier	Carton 210-800 g/m², cannelure A/B/E
Vitesse maximale	280 m/min
Épaisseur maximale de la boîte pliée	12 mm
Manière de plier	Les plis 1 et 3 forment respectivement des angles de 180° et 135°, les plis 2 et 4 forment respectivement des angles de 180°.
Alimentation électrique	3P 380V 50Hz
Largeur vide	1700 mm	2100 mm	2500 mm
Longueur x Largeur x Hauteur	24 x 2,9 x 2,05 m	24 x 3,3 x 2,05 m	24 x 3,7 x 2,05 m
Poids net	14,5T	15,5T	18T
Puissance totale	60 kW	60 kW	60 kW

Fonction de plieuse-colleuse robuste série QH

• Appliquer sur une boîte en carton ondulé.

• Un châssis robuste en acier inoxydable assure un fonctionnement stable de la machine à haute vitesse.

• Fonction d'alarme de diagnostic automatique des défauts, télécommande sans fil pour une utilisation facile.

• Machine avec commande par automate programmable, écran tactile à cellule photoélectrique pour le réglage de la machine.

• Les appareils électriques basse tension, les interrupteurs à bouton-poussoir, les pièces de transmission, les courroies de distribution, les courroies de presse, les roulements, les servomoteurs, les variateurs de fréquence, les composants pneumatiques, etc., sont tous des produits importés conformes aux normes de sécurité nationales européennes et américaines.

• L'écran tactile latéral affiche la vitesse de la machine, le débit, l'alarme de défaut, et permet de contrôler le démarrage/l'arrêt de la machine, l'embrayage d'alimentation du papier, le démarrage/l'arrêt de la partie réception des boîtes, le réglage des paramètres et d'autres opérations.

Présentation des fonctionnalités

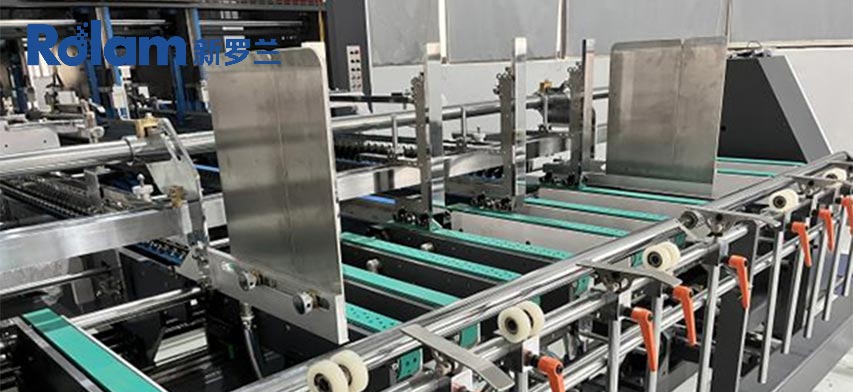

Section d'alimentation en papier

1. Doté d'une fonction d'aspiration d'air

2. Rail à plusieurs niveaux pour assurer la verticalité du plateau de pressage.
Pour éviter que l'alimentation du papier ne soit oblique,

3. Sa structure unique permet un
réglage plus simple et plus pratique de la planche de pressage. La structure à pression
facilite et stabilise le réglage du support en carton.

4. Les déflecteurs de gauche et de droite peuvent être réglés de haut en
bas pour raccourcir le temps de réglage et de changement de carton.

5. Le dispositif de vibration se coordonne avec le moteur,
ce qui permet à la machine d'alimenter de manière consécutive et
automatique, rapidement et simplement.

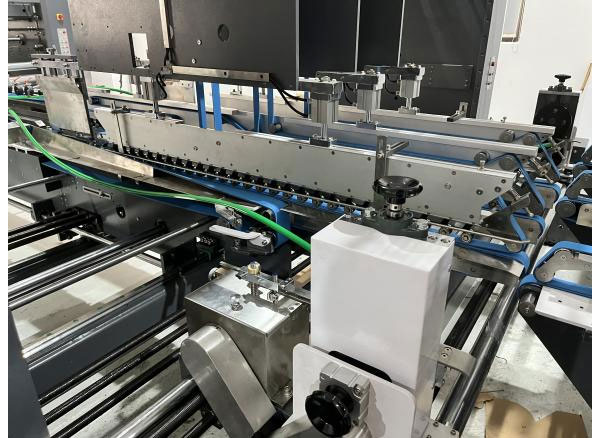

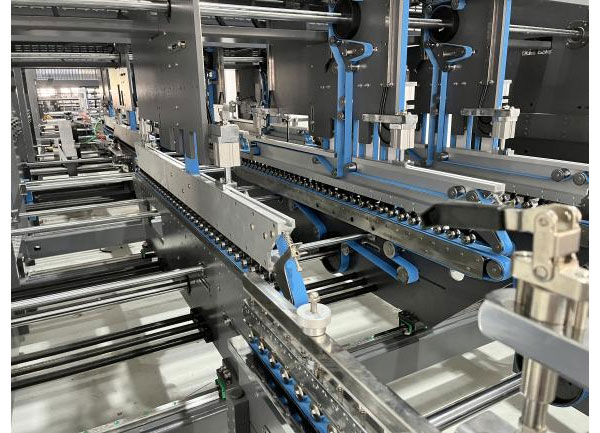

Section inférieure Crash Lock

La commande par servomoteur et le
dispositif de verrouillage inférieur avant garantissent un verrouillage précis.
Le crochet inférieur réglable empêche
la découpe de la boîte à fleurs, et la commande est
simple et rapide. Le pli inférieur avant ajoute une
fonction de rainage secondaire pour corriger les irrégularités présentes
sur la boîte en carton ondulé et améliorer la régularité
des grandes surfaces de papier ondulé.

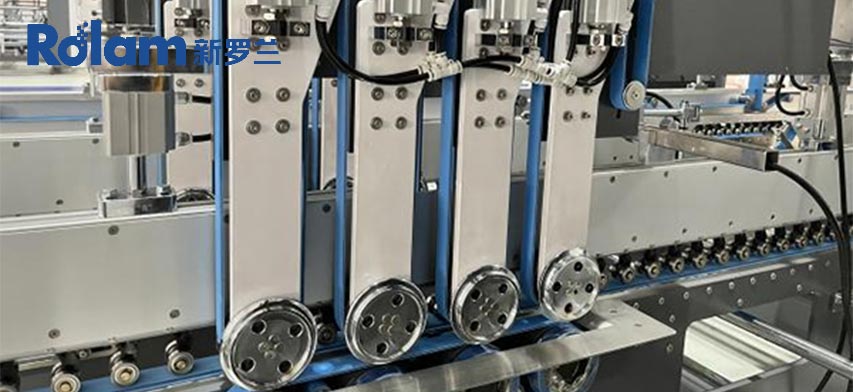

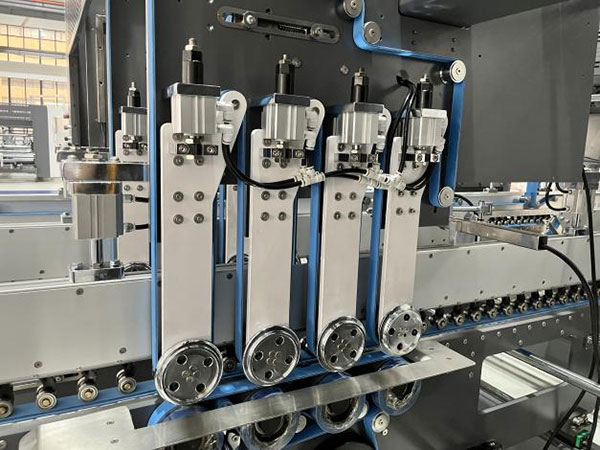

Accessoires

La ligne de sertissage offre une grande précision de positionnement,
permettant d'aplatir et de façonner le carton selon
différents degrés, d'améliorer la précision de l'
assemblage des boîtes et d'assurer
une alimentation papier standardisée et continue. Simple d'utilisation, elle
permet un gain de temps et d'efforts et améliore la productivité.

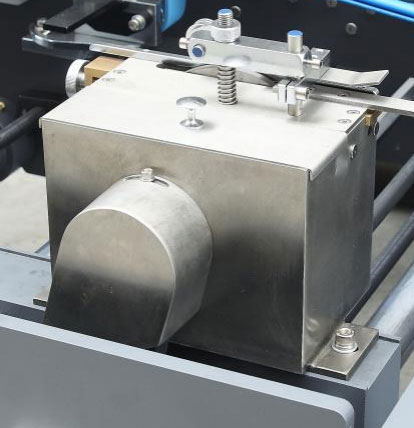

Réservoir de collage inférieur

1. Le réservoir de collage inférieur a un grand volume.

2. Facile à retirer et à nettoyer

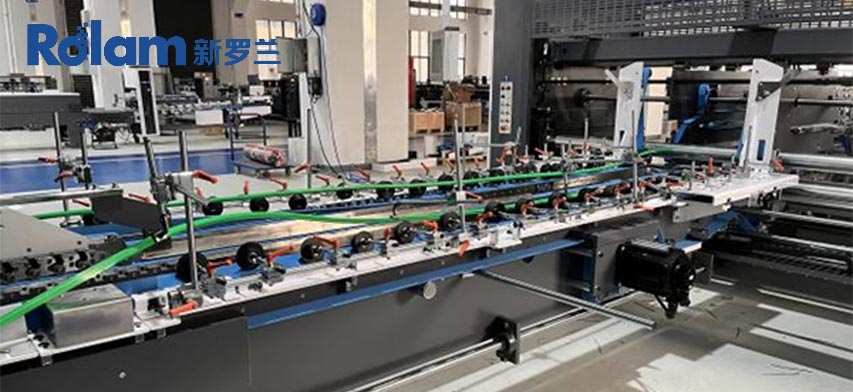

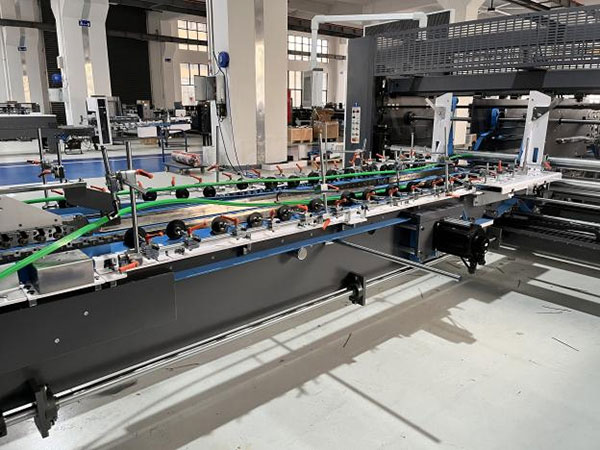

Pliage et fermeture

1. Équipé d'un dispositif de rail de type 3 plaques.

2. La courroie de pression supérieure adopte l'entraînement principal et
la pression du cylindre mieux adaptés aux
produits ondulés d'épaisseurs différentes.

3. Section de pliage avec servomoteurs, qui permettent
de régler séparément la vitesse des courroies de la section de pliage.

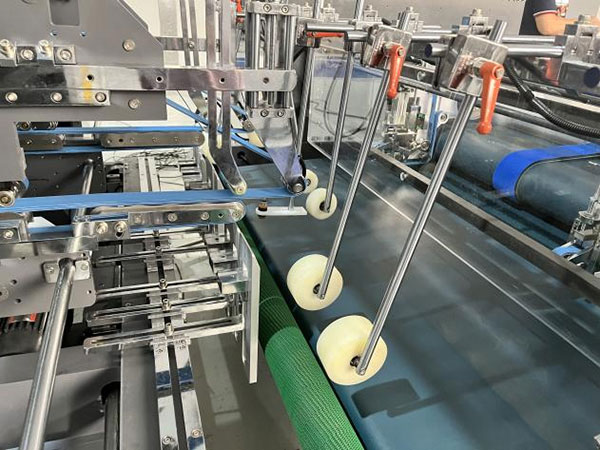

Section de trombones

1. Un moteur d'entraînement indépendant peut être utilisé pour
contrôler la taille réglable de la courroie.

2. Le système de collecte du papier utilise une pression cylindrique,
ce qui facilite le réglage de la pression et permet
un collage plus efficace de la boîte.

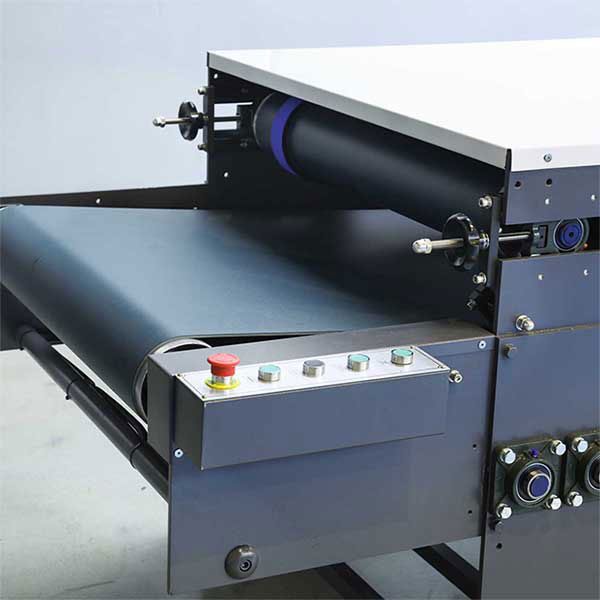

Transmission

1. L'unité de pressage et de transmission comporte un régulateur et
un dispositif de tapotement, permettant d'éviter efficacement le
phénomène de « bouche en ciseaux » des produits ondulés.

2. L'unité de pressage et de transmission est dotée d'une fonction d'attente.
Lorsque la section d'alimentation est en pause,
cette fonction s'active automatiquement.
En cas d'erreur au niveau de l'unité d'alimentation papier,
la machine s'arrête automatiquement.

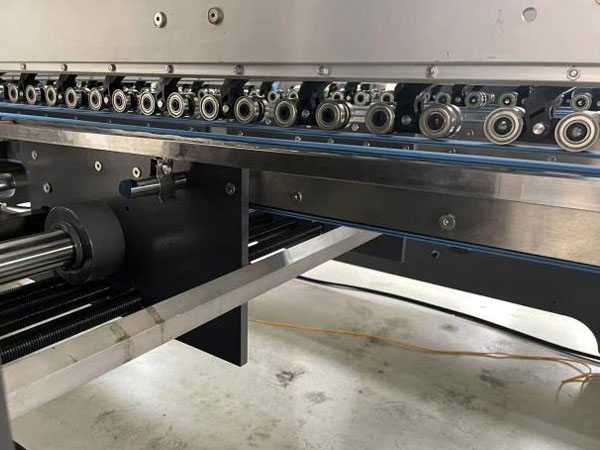

Dispositif à 4/6 coins

Système de repliage arrière motorisé et électronique sans temporisation
avec technologie de servomoteur intelligente

Paramètres de la plieuse-colleuse robuste série QH

Paramètres des échantillons

Boîte en ligne droite Manière de plier Type et dimensions du carton :
Modèle	Type 1700	Type 2100	Type 2500
A+B+C+D+E	520-1700	520-2100	520-2500
E(Min)	30	30	30
E(Max)	500	500	500
F	300-1400	300-1400	300-1400
G(Max)	1600	1600	1600

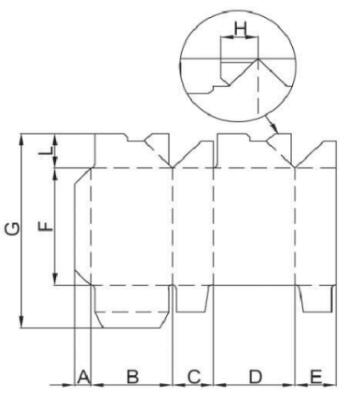

Boîte inférieure Crash Lock Manière de plier Type et dimensions du carton :
Modèle	Type 1700	Type 2100	Type 2500
B+C+D+E	500-1600	500-2000	500-2400
E(Min)	30	30	30
E(Max)	500	500	500
F	300-1400	300-1400	300-1400
G(Max)	1600	1600	1600
H(Min)	45	45	45
L	40-150	40-150	40-150
Boîte à 4 coins Manière de plier
Modèle	Type 1700	Type 2100	Type 2500
A+B+C	340-1600	340-2000	340-2400
B	300-1600	300-1600	300-1600
F	300-1400	300-1400	300-1400
G(max)	1600	1600	1600
H(min)	45	45	45
L	40-150	40-150	40-150

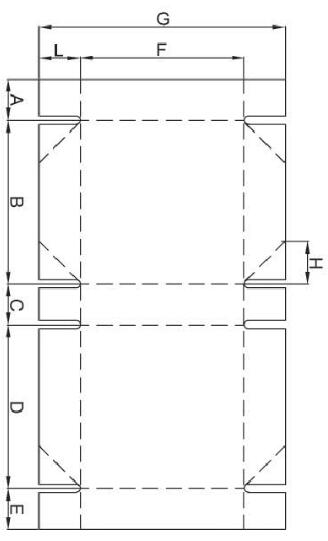

Boîte à 6 coins Manière de plier
Modèle	Type 1700	Type 2100	Type 2500
A+B+C+D+E	500-1600	500-2000	500-2400
B(min)	220	220	220
C(min)	45	45	45
F	300-1400	300-1400	300-1400
G(max)	1600	1600	1600
H(min)	45	45	45
L	40-150	40-150	40-150
