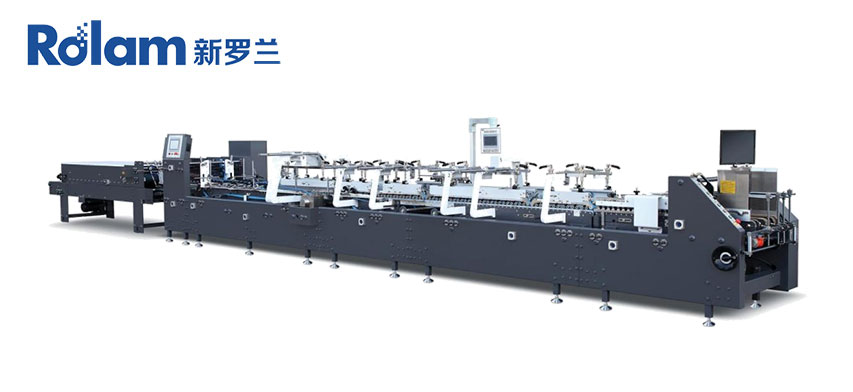

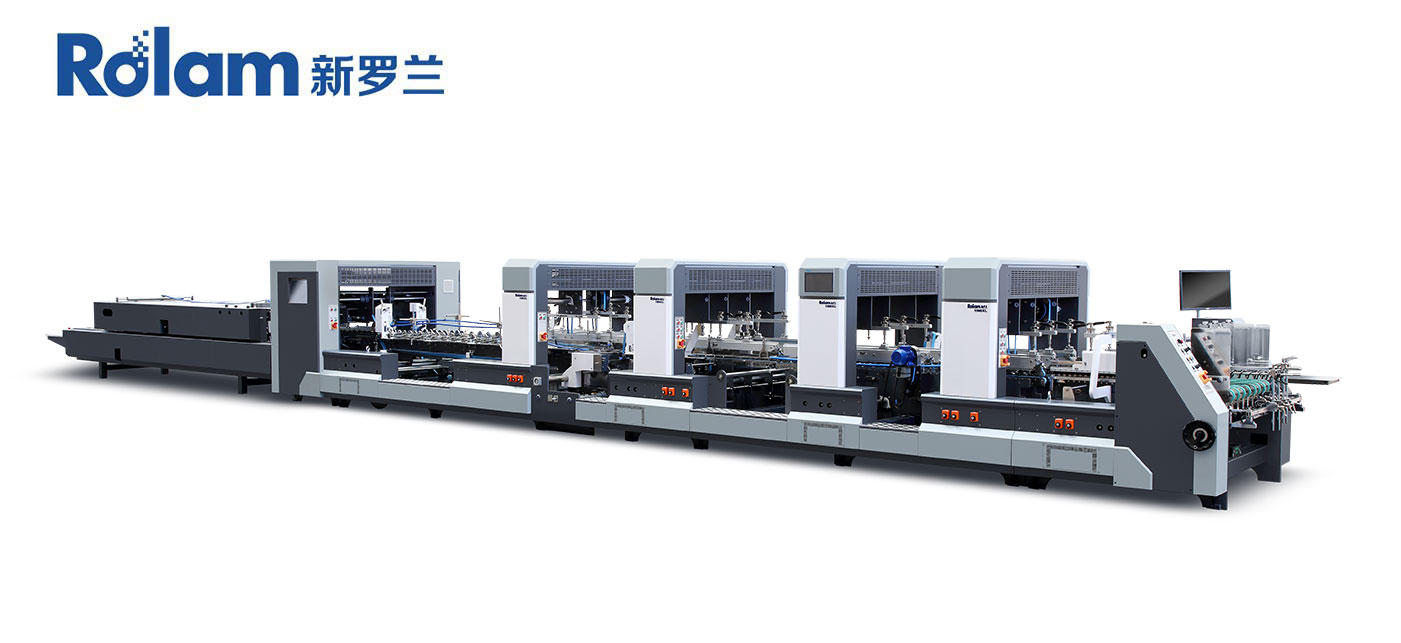

Plieuse-colleuse automatique intelligente haute vitesse XL SERIES 4-6 coins

Modèle

650

800

1100

Papier

Carton 210-800 g/m², cannelure A/B/E

Vitesse maximale

400 m/min

Épaisseur maximale de la boîte pliée

12 mm

12 mm

12 mm

Manière de plier

Les plis 1 et 3 forment respectivement des angles de 180° et 135°, les plis 2 et 4 forment respectivement des angles de 180°.

Alimentation électrique

3P 380V 50Hz

Largeur vide

650 mm

800 mm

1100 mm

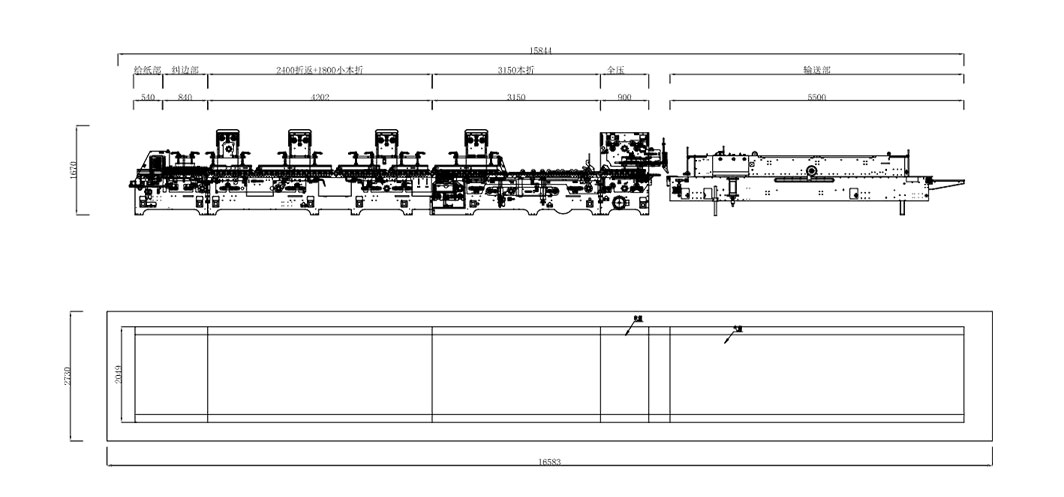

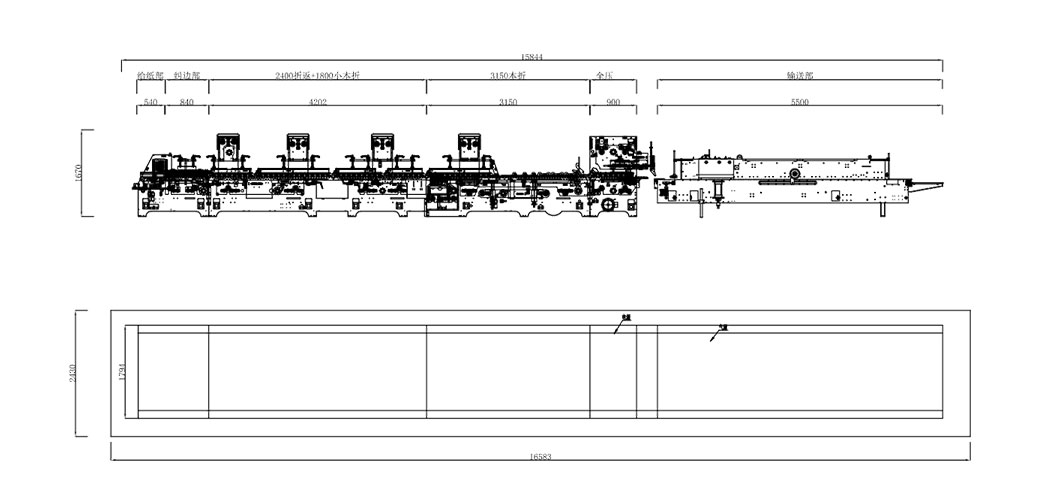

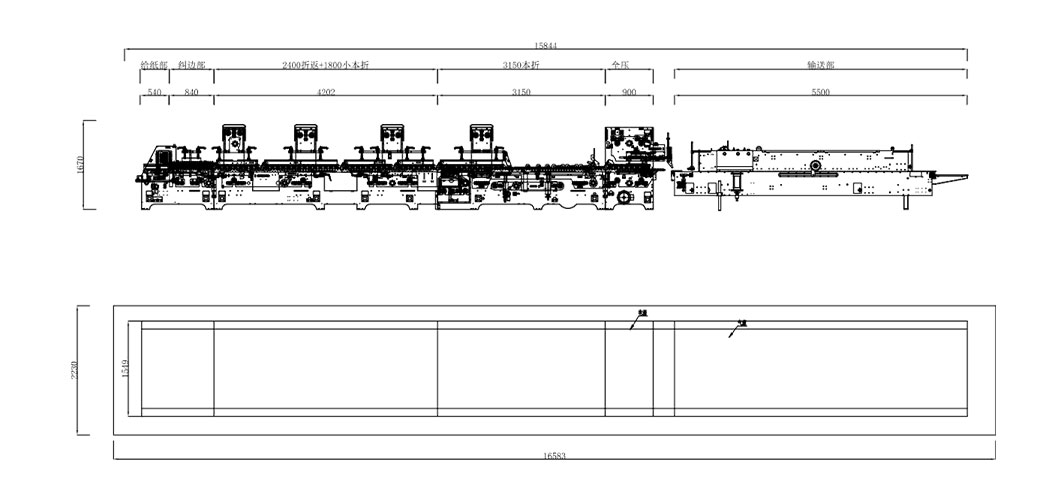

Longueur x Largeur x Hauteur

15,8 x 1,54 x 1,67 m

15,8 x 1,79 x 1,67 m

15,8 x 2,0 x 1,67 m

Poids net

7.0T

8.0T

9.0T

Puissance totale

30 kW

32 kW

32 kW

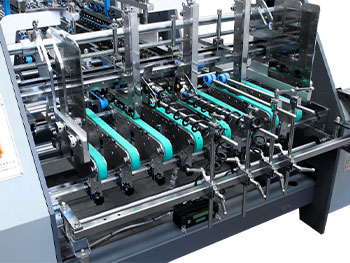

Section d'alimentation en papier

1. Un moteur à fréquence variable entraîne le système d'alimentation et se synchronise avec le moteur principal
. 2. La section d'alimentation est équipée de trois couteaux d'alimentation dont la longueur asymétrique est ajustable selon l'échantillon de boîte.
3. La largeur du rail est réglable horizontalement grâce à une bande d'alimentation en sept parties de 30 mm d'épaisseur et une plaque métallique de 10 mm.
4. L'opérateur peut actionner l'interrupteur d'alimentation depuis n'importe quelle zone.
5. Une roue motrice de gaufrage guide la bande d'alimentation ; les portes d'alimentation latérales, à droite et à gauche, sont réglables en fonction des produits.
6. Un dispositif de vibration, synchronisé avec le moteur, assure une alimentation continue et automatique, rapide et simple. La section d'alimentation peut empiler des cartons jusqu'à 400 mm de hauteur.

Section d'alignement

Le carton provenant de la section d'alimentation est redressé par la section d'alignement afin de garantir une transmission précise.
La pression d'entraînement est réglable pour s'adapter aux différentes épaisseurs de carton.

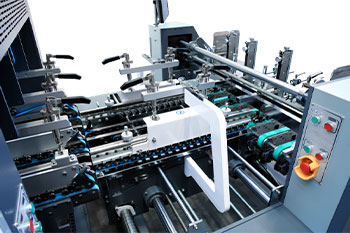

Section de pré-pliage

Première ligne de pliage spéciale pré-pliée à 180°. Troisième ligne à 165°, ce qui répond parfaitement aux exigences de l'emballage automatique y.

Section inférieure Crash Lock

Un ensemble complet de dispositifs de verrouillage anti-collision assure une fixation parfaite de la partie inférieure du verrou. Panneau de ceinture supérieur sectionnel de conception spéciale.

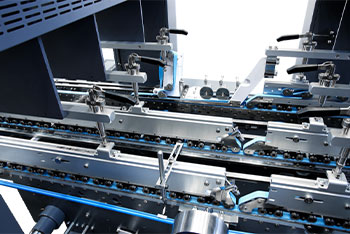

Réservoir de collage inférieur

1. Réservoir de colle inférieur de 2 L.
2. Facile à démonter et à nettoyer.
3. Système de collage supérieur électronique par pistolet.

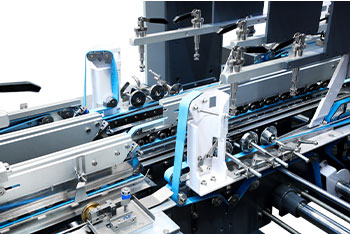

Pliage et fermeture

1. Deuxième et quatrième lignes de pliage à 180°.
2. La section de pliage et de fermeture est transmise par la droite et la gauche ; la vitesse du convoyeur est réglable indépendamment et le sens de déplacement de la boîte peut être corrigé pour garantir une livraison rectiligne.
3. Pliage final : le chariot central inférieur est actionné pneumatiquement par le haut et par le bas.

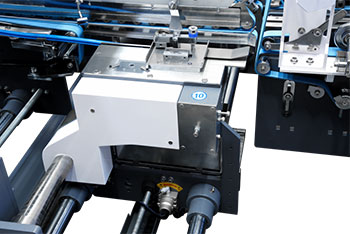

Section Rombone

1. Les courroies de montée et de descente sont réglables séparément.
2. Équipée d'un compteur photoélectronique et d'un dispositif de compactage du papier permettant de tasser les feuilles après le comptage et de faciliter l'emballage. Également équipée d'un dispositif de contrôle de l'alimentation papier.
3. Fonction de compactage pour les boîtes de type RSC.

Équerrage de boîte

Section de presse complète, continue et automatique, avec un mécanisme de collecte des boîtes assurant un transfert soigné vers la section de presse, garantissant un flux bien aligné.

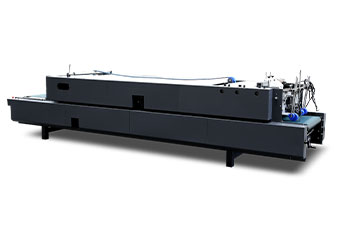

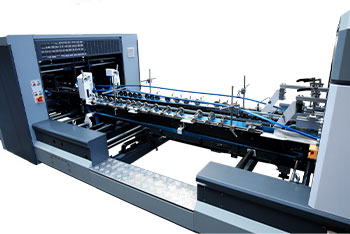

Transmission

1. Équipée d'une bande éponge supplémentaire spéciale pour le pressage de la partie creuse du caisson.
2. La partie supérieure coulisse d'avant en arrière, permettant ainsi d'adapter la longueur du caisson.

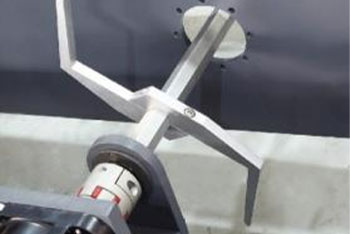

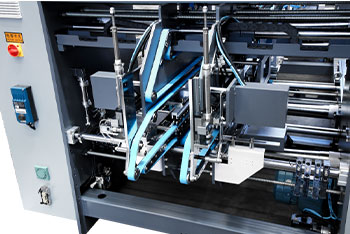

4 et 6-Corner

Système de repliage arrière motorisé et électronique sans temporisation avec technologie de servomoteur intelligente.

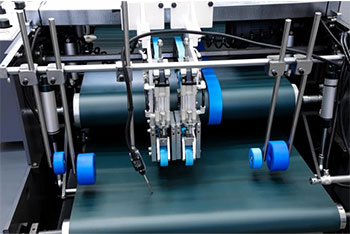

Système de colle à froid

Dotée de trois pistolets, pratique pour la production de boîtes d'angle 4/6 et de boîtes de formes spéciales diverses, collage
rapide et dimensionnement précis.

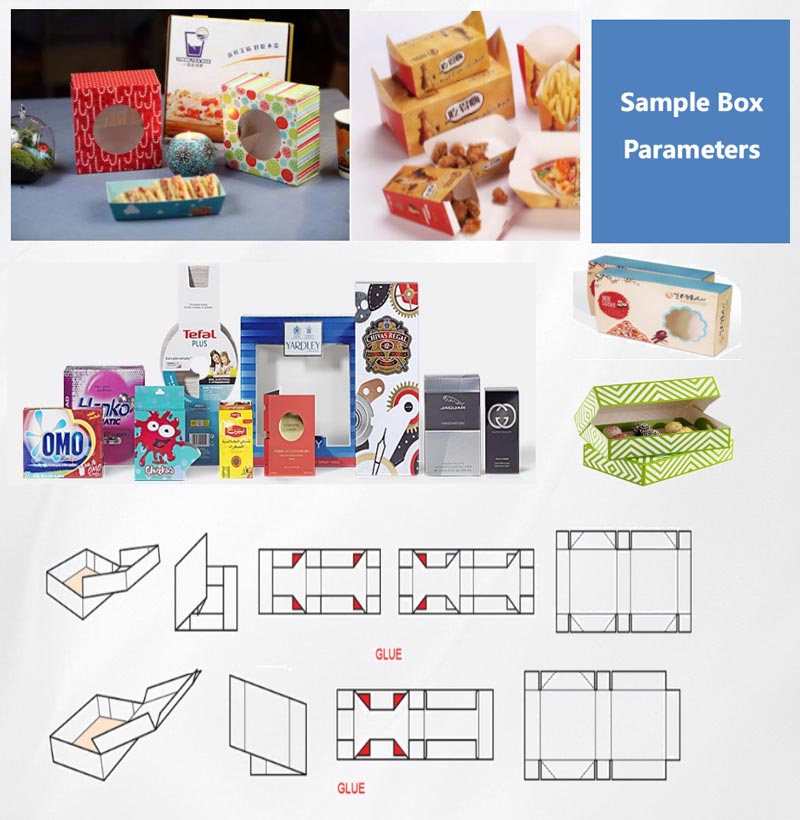

Boîte en ligne droite

Modèle

Type 650

Type 800

Type 1100

Manière de plier

Deux transporteurs

Deux transporteurs

Deux/trois transporteurs

UN

140-650

160-800

220-1100

B

70-800

70-800

70-800

C(min)

70

70

70

D

10-20

10-20

70-800

E

65-320

75-390

105-540

Boîte inférieure Crash Lock

Modèle

Type 650

Type 800

Type 1100

Manière de plier

Deux transporteurs

Deux transporteurs

Deux/trois transporteurs

UN

140-650

160-800

220-1100

B

100-800

100-800

100-800

C(Min)

70

70

70

D

10-20

10-20

10-20

E

65-320

75-390

105-540

H

30-100

30-100

30-100

Boîte à 4 coins

Modèle

Type 650

Type 800

Type 1100

Manière de plier

Deux transporteurs

Deux transporteurs

Deux/trois transporteurs

UN

160-650

160-800

160-1100

B

90

90

105

H

70-800

70-800

70-800

6 virages / 6 virages en voie d'escalade

Modèle

Type 650

Type 800

Type 1100

Manière de plier

Deux transporteurs

Deux transporteurs

Deux/trois transporteurs

UN

250-650

250-800

270-1100

B

130-800

130-800

130-800

H

30-100

30-100

30-100
