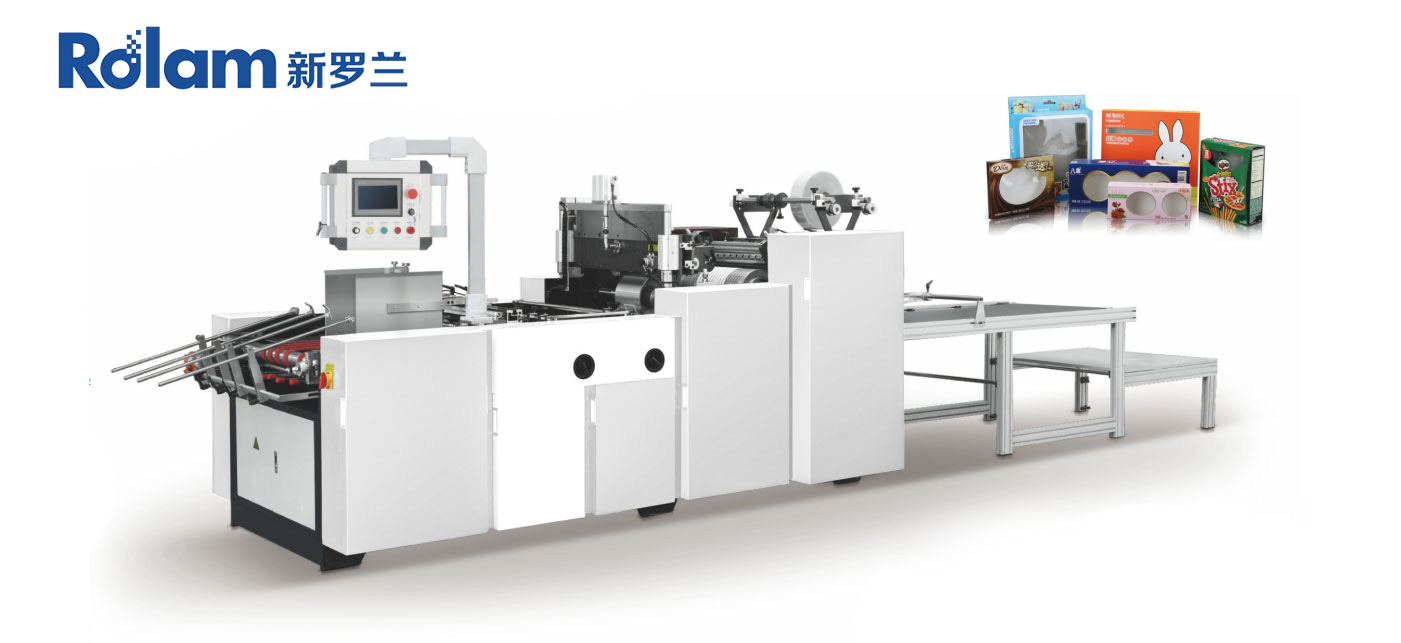

Machine de réparation de vitres à grande vitesse TC-700/1080

Caractéristiques structurelles

Le chargeur de papier est doté d'un contrôle photoélectrique, évitant ainsi le réglage manuel de la longueur du papier, ce qui rend l'alimentation facile, rapide et précise. Il est compatible avec le papier cartonné et le papier ondulé.

Le chargeur de film est équipé d'un système de servocommande importé. La saisie de la longueur de coupe sur l'écran tactile améliore la précision et facilite les réglages.

La section d'encollage comprend un rouleau de calibrage chromé, un guide de séparation de colle, une butée latérale et un rouleau de pochoir. Facilement extractible, elle simplifie le réglage et le nettoyage. Le guide de séparation de colle réglable permet de contrôler la zone d'encollage et le volume de colle. Après l'arrêt, le cylindre soulève le rouleau de collage et l'entraîne grâce à un moteur séparé pour éviter la solidification de la colle. Le rouleau d'impression peut être réglé librement dans les directions axiale et radiale, sans interruption.

• Un dispositif sur le coupe-film peut tourner axialement librement afin de s'adapter aux différentes positions de fenêtre, ce qui permet de gagner du temps de réglage et d'améliorer considérablement l'efficacité.

• Par rapport à la machine précédente, chaque section de ce produit a été améliorée, économisant ainsi le temps de réglage, le rendant plus efficace et plus convivial à utiliser.

• Les sections d'alimentation en papier et en film sont équipées d'un guide-chaîne importé d'Allemagne et d'un guide linéaire importé de Taïwan, ainsi que d'autres accessoires, qui contribuent à améliorer la précision du patch du film et à réduire le bruit.

L'écran tactile est équipé d'un variateur de vitesse permettant de doubler la vitesse de production des produits de petite taille.

Paramètre technique principal

Modèle	TC-700	TC-1080
Vitesse	7000-31000 pièces/h	6000-18000 pièces/h
(la vitesse peut être modifiée en fonction du format du papier)
Longueur du papier	160-680 mm	200-680 mm
Largeur du papier	120-700 mm	120-1080 mm
Durée du film	60-330 mm	70-330 mm
Largeur du film	30-400 mm	30-500 mm
Épaisseur du film	0,03-0,25 mm	0,03-0,25 mm
Puissance principale	2,2 kW	2,2 kW
Puissance de la pompe	1,5 kW	1,5 kW
Dimension externe	6200 × 1580 × 1700 mm	6500×1400×1500mm
Poids de la machine	2300 kg	2600 kg
