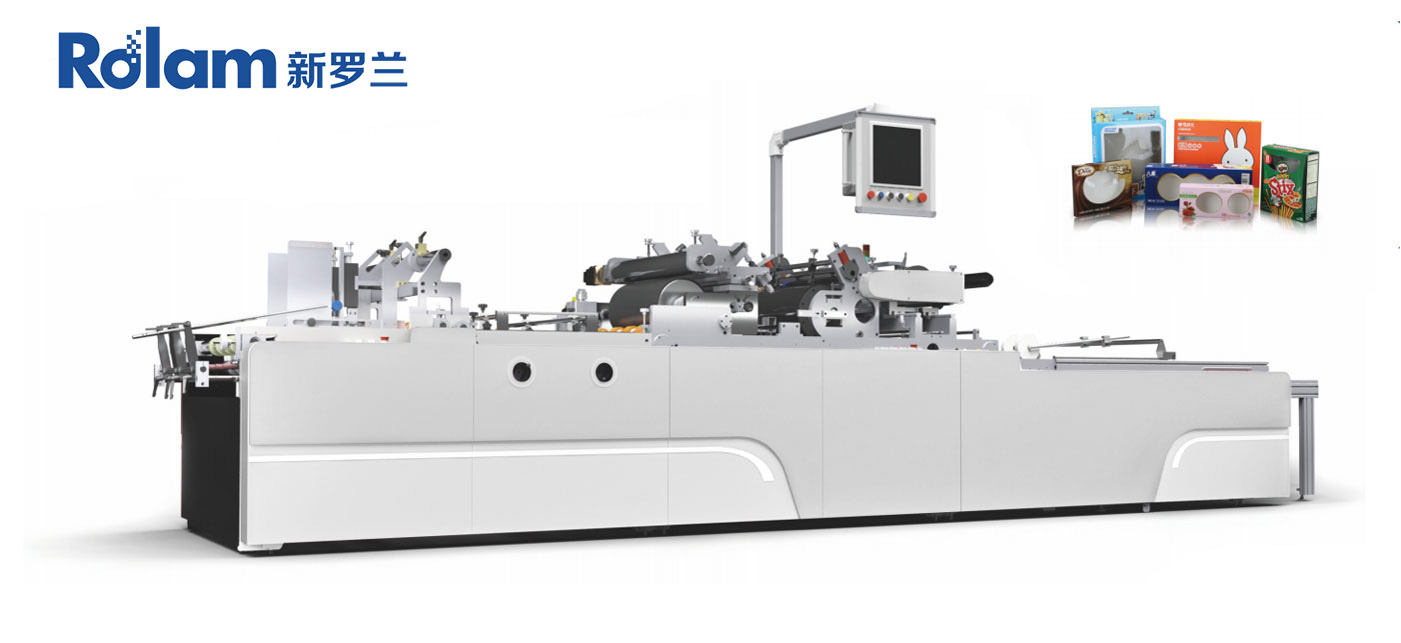

Machine de réparation de vitres entièrement servocommandée TC-90/1200

• 9 ensembles de contrôle intelligent de mouvement complet servo

• Film de découpe au couteau rotatif

• Arbre d'expansion d'air avec déroulement du film de tension de poudre magnétique

• Comptage par lots de bandes de réception de papier

• Système de correction automatique des écarts

• Fonction de coupe centrale du film pour boîte à mouchoirs

• Levage automatique de la colle pour feuilles doubles/feuilles vides

• Positionnement point à point de haute précision

• Arrêt automatique en cas de bourrage papier

• Suivi latéral du film imprimé

• Perforez des trous sur le film (facultatif)

Paramètre technique principal

Caractéristiques structurelles

L'ensemble de la machine adopte un système de contrôle de mouvement intelligent (un total de 9 jeux de servo systèmes) et l'interface homme-machine. La coopération étroite entre le servomoteur et le Le capteur photoélectrique permet de surveiller efficacement la déviation du produit et corrigé à chaque pièce, et enfin fabriquer les produits de haute qualité dont les clients ont besoin.
La partie d'alimentation du papier adopte un servomoteur photoélectrique pour alimenter le papier, saisir la longueur et Vitesse d'impression sur l'écran tactile, pour une alimentation papier rapide et précise. pour carton et papier ondulé avec pelliculage, UV inversé, nano UV, huile et eau Vernissage. De plus, une zone de perforation est réservée, adaptée à l'impression sur papier. lisse de papier fin et de papier légèrement gondolé.
La partie d'alimentation en papier à broches adopte un servocommande, qui peut être actionnée directement sur le écran tactile, il peut changer l'angle pour ajuster la vitesse de connexion entre le papier et la broche, de sorte que les différents papiers puissent être alimentés de manière plus stable et plus fluide.
La partie d'aspiration et de transport adopte une combinaison de servomoteur et de ventilateur, qui peut modifier la force du vent en fonction des différentes spécifications du papier, de manière à rendre le Le papier a toujours été adsorbé de manière stable sur la bande transporteuse.
La partie collage est composée d'un servomoteur, d'un cylindre, d'un photoélectrique, d'une électrovanne, 304 rouleau en acier inoxydable, plaque de guidage de séparation de colle, limiteur latéral et rouleau de collage, qui peut Facile à retirer pour faciliter le montage et le nettoyage. Guide de séparation de colle réglable. plaque pour contrôler la plage de colle et le volume de sortie. Après l'arrêt de la machine, le cylindre peut soulever le rouleau de collage et l'entraîner avec un autre servomoteur indépendant pour éviter la colle de se solidifier. Le rouleau de collage peut ajuster librement sa position axialement et radialement sans Arrêter la machine. En cas de double feuille ou de feuille vide dans la zone d'encollage, Les parties adhésives ont pour fonction de soulever la colle, ce qui empêche la colle d'entrer en contact avec le courroie d'aspiration efficacement.
La découpe du film et les pièces de collage normales sont contrôlées par un servomoteur et un système automatique Correction de l'écart, avec une caractéristique de haute précision et de vitesse rapide. Le film Le mécanisme adopte également un contrôle servo, qui peut être actionné dans son ensemble, réglé avec précision à gauche et à droite, et rapidement aligné avec la fenêtre.
La partie d'alimentation du film utilise l'arbre d'expansion d'air pour charger le film. Le contrôle de la tension La fonction rend l'alimentation du film servo plus stable, éliminant l'étirement et réduisant inertie. Il est également équipé d'une fonction de suivi latéral du film imprimé. et s'arrêter faute de film.
La partie collectrice a la fonction de comptage, qui peut être comptée par lots, et a fonction d'arrêt automatique de la machine en cas de bourrage papier.
