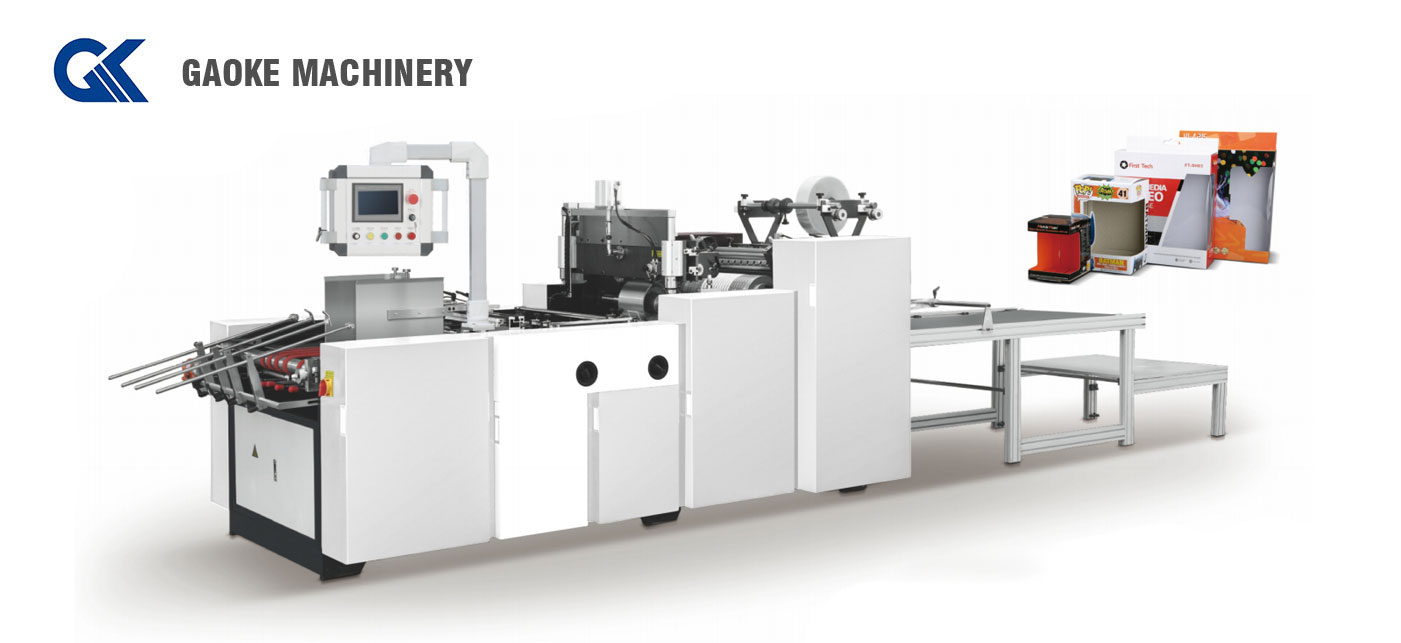

Machine de réparation de fenêtres TC-700B/1080B

Caractéristiques structurelles

• Le chargeur de papier est contrôlé par un PLC avec une interface homme-ordinateur.

La longueur du papier à alimenter peut être saisie sur l'écran tactile, pour une saisie rapide et précise. Ceci s'applique également au papier cartonné et au papier ondulé.

Le chargeur de film est contrôlé par un système de servocommande d'une marque internationale renommée. La longueur de film à couper peut être saisie sur l'écran tactile. Non seulement le film est coupé avec précision, mais les réglages sont également plus rapides et plus directs.

• La section de collage adopte le principe pneumatique et peut coller sur une partie particulière en fonction de la position de la fenêtre, il n'est donc pas nécessaire de coller tout le rouleau, ce qui facilite le nettoyage du rouleau et permet d'économiser la colle.

Le coupe-film est équipé d'un axe de rotation pour s'adapter aux différentes positions de la fenêtre. Il permet de gagner du temps de réglage et d'améliorer la productivité.

• Le ZKT-700B est largement utilisé dans les échantillons de fenêtres à angle de 90 degrés et peut effectuer la découpe et le pliage d'angle.

• Les sections d'alimentation en papier et en film sont équipées d'un guide-chaîne importé d'Allemagne et d'un guide linéaire importé de Taïwan, ainsi que d'autres accessoires, ce qui contribue à améliorer la précision du patch du film et à réduire le bruit.

• Par rapport à la machine précédente, chaque section de ce produit a été améliorée, économisant ainsi le temps de réglage, le rendant plus efficace et plus convivial à utiliser.

Paramètre technique principal

Modèle	TC-700B	TC-1080B
Vitesse	7000-21000 pièces/h (Patching de film plat)	6000-10000 pièces/h (Patching de film plat)
	5000-10000 pièces/h (Coupe en V et pliage)	4000-7000 pièces/h (Coupe en V et pliage)
Longueur du papier	140-600 mm	200-700 mm
Largeur du papier	140-690 mm	200-1080 mm
Épaisseur du film	0,03-0,25 mm	0,03-0,25 mm
Durée du film	60-400 mm	70-400 mm
Largeur du film	30-400 mm	30-500 mm
Puissance principale	2,2 kW	2,2 kW
Puissance de la pompe	1,5 kW	1,5 kW
Dimension externe	4200 × 1400 × 1500 mm	5500×1900×1600mm
Poids de la machine	2800 kg	3500 kg
