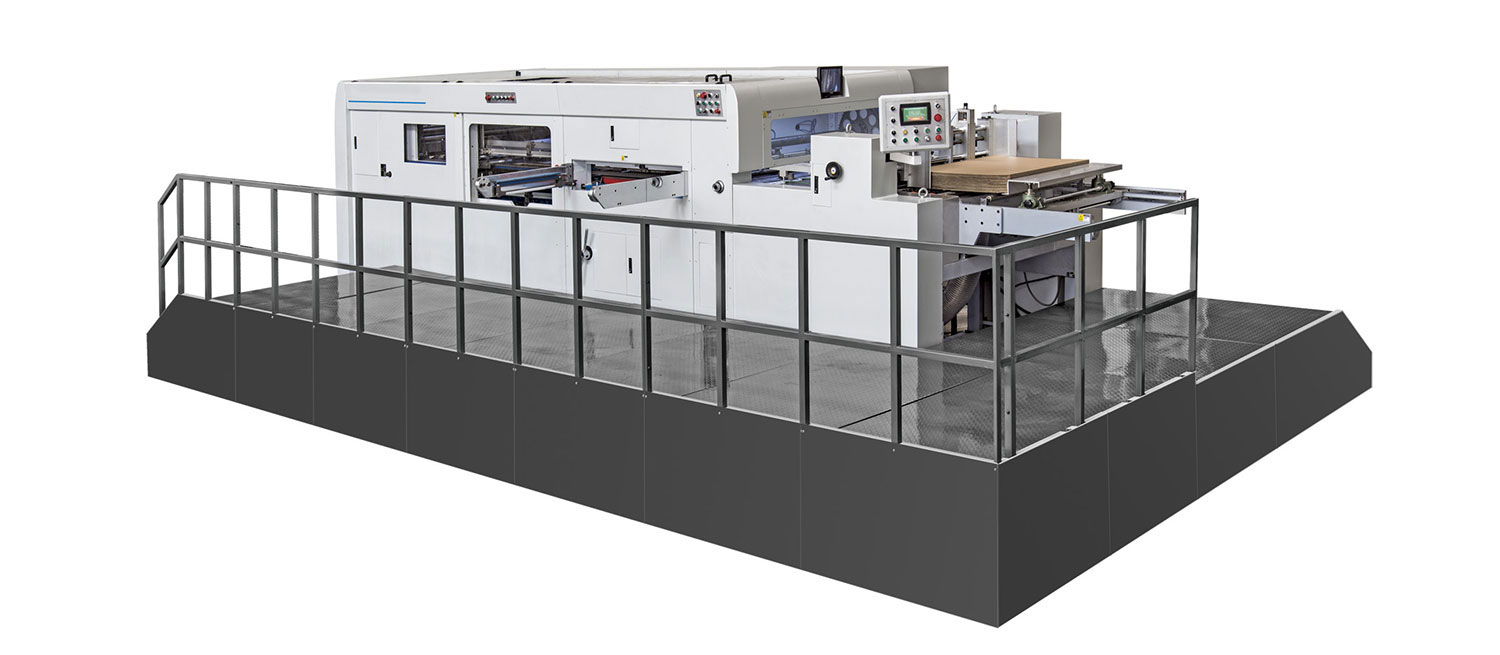

Machine de découpe à plat automatique avec alimentation par bord d'attaque et élimination des déchets AEM-1650VQ

Caractéristiques

La vis sans fin, l'engrenage et le vilebrequin sont reliés par un coussinet de palier, réduisant ainsi le jeu et évitant les chocs entre la vis sans fin et l'engrenage. Fonctionnement stable et pression de coupe élevée. Maintien de la pression maximale. L'engrenage à vis sans fin est fabriqué en bronze d'aluminium hautement résistant à l'usure, pour une longue durée de vie.

Le dispositif d'alimentation et de distribution sans interruption peut raccourcir le temps auxiliaire et améliorer l'efficacité.

Mécanisme à came avancé, dispositif de réglage de la pression, verrouillage pneumatique de la matrice, échantillonnage pneumatique et protection contre les surcharges. Chaîne de haute précision et embrayage pneumatique importés.

Adopter une alimentation par le bord d'attaque et un mécanisme de positionnement secondaire pour réduire les besoins en papier. Pendant le processus, maintenir les mains des opérateurs éloignées de la zone de coupe pour garantir la sécurité.

Le mécanisme de verrouillage pneumatique de la matrice rend le changement de matrice, la préparation plus pratique, la fixation du cadre de la matrice plus ferme, plus précise et permet de gagner du temps.

Automate programmable et interface homme-machine. Affichage numérique.
Vitesse de travail, nombre de tours et durée totale de fonctionnement. L'affichage des pannes facilite la résolution des problèmes. Le contrôle automatique et la surveillance en temps réel de l'alimentation, de la découpe et de la distribution des pièces, ainsi que le dispositif de sécurité de chaque pièce, garantissent une fiabilité accrue et facilitent le réglage et la résolution des problèmes.

Mécanisme intermittent de haute précision, haute précision de coupe, fonctionnement stable.

Distribution automatique de papier, le dispositif d'organisation rend la livraison plus pratique et plus soignée.

La fonction flottante de la plaque de découpe rend l'insertion et le retrait de la plaque plus pratiques

Dispositif de détection optoélectronique de feuille double, feuille tordue, feuille vide, assure le papier dans la bonne position, réduit le gaspillage.

Conception du module de contrôle électronique, adoption de composants électroniques importés, garantie de précision et de fiabilité.

Le système d'alimentation en huile de refroidissement cyclique garantit que les pièces en mouvement sont correctement lubrifiées pour assurer la durabilité.

Embrayage pneumatique importé, joint et retrait faciles, avec un petit angle de freinage, il peut transmettre un couple élevé.

La pression de coupe avant et arrière peut être réglée séparément, la molette manuelle le rend pratique.

Adoptez un système d'alimentation en huile à quantité fixe et à synchronisation fixe, assurez-vous que les pièces de mouvement sont correctement lubrifiées pour permettre une meilleure durabilité.

3 cadres de décapage des déchets fonctionnent ensemble, conception conviviale, facile à installer et à désinstaller la plaque de décapage des déchets.

Le dispositif automatique de décapage des déchets peut éliminer les déchets facilement.

Le décapage latéral complet est facultatif.

Convoyeur de livraison non-stop.

Principaux paramètres techniques

Taille maximale du papier :	1670x1210mm
Taille minimale du papier :	520x460mm
Taille de coupe maximale :	1650x1200mm
Précision de coupe :	≤±0,15 mm
Pression de coupe maximale :	400 N/cm PP2
Vitesse de coupe maximale :	5500s/h
Hauteur de la pile de livraison :	1300 mm
Application:	Papier ondulé : < 8 mm
Papier ondulé:	＜8 mm
Puissance du moteur principal :	15 kW
Puissance totale :	18,5 kW
Dimensions de l'AEM-1650VQ :	8700x2600(+2300)x2400mm
Poids de l'AEM-1650VQ :	28T

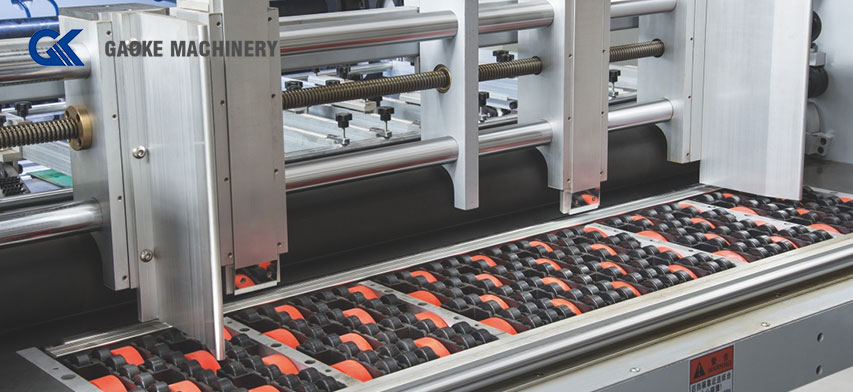

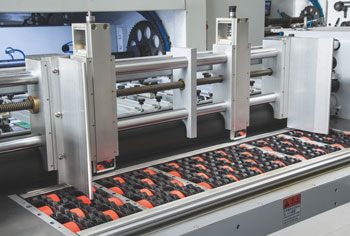

Section d'alimentation : Système d'alimentation par bord d'attaque, alimentation automatique du papier Le côté repose des deux côtés. Détecteur électronique double. Roue d'alimentation en PU résistante à l'usure.
Section de pressage : Système de verrouillage pneumatique pour garantir la sécurité et Changement convivial de la plaque de découpe pour l'opérateur. Système de ligne centrale pour une configuration rapide des matrices de dénudage et changement d'emploi. Interface homme-machine pour surveillance de la situation de travail de la machine et panneau de commande à écran tactile pour Utilisation facile et diagnostic des dysfonctionnements. Embrayage pneumatique robuste avec protection contre les surcharges pour un fonctionnement stable et sûr de la machine.

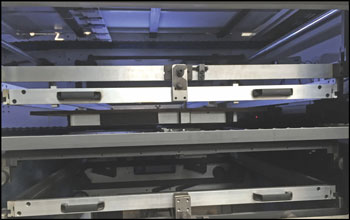

	Section de décapage Cadre de décapage des déchets Ti-Al haute résistance. Système de ligne centrale pour une mise en place rapide des matrices de dénudage. Système de dénudage double et matrice de dénudage mâle/femelle pour différents travaux de décapage. Séparateur de déchets frontal pour réaliser un décapage complet et déchets frontaux transférés vers le côté entraînement de la machine par bande transporteuse.

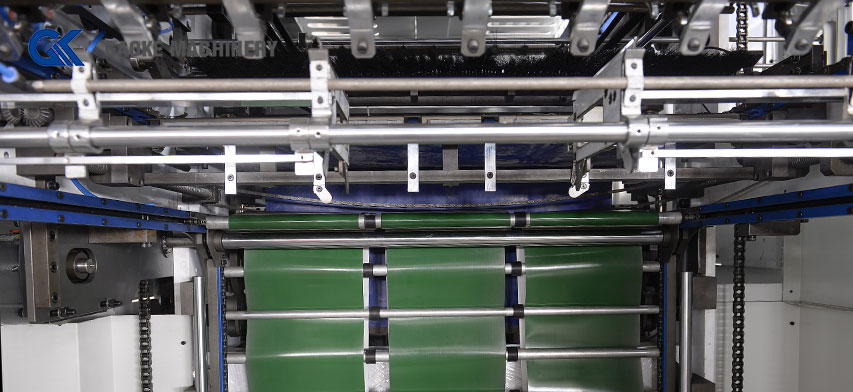

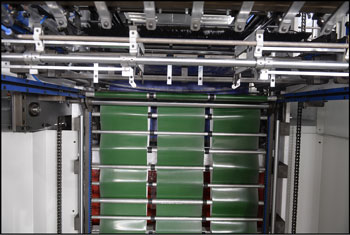

	Section de livraison Section de livraison avec panneau de contrôle, plus conviviale. Le capteur optoélectronique assure une meilleure livraison. Dispositif de protection de la chaîne principale Dispositif anti-retour Système de livraison non-stop. Système automatique de comptage et de sortie des lots.

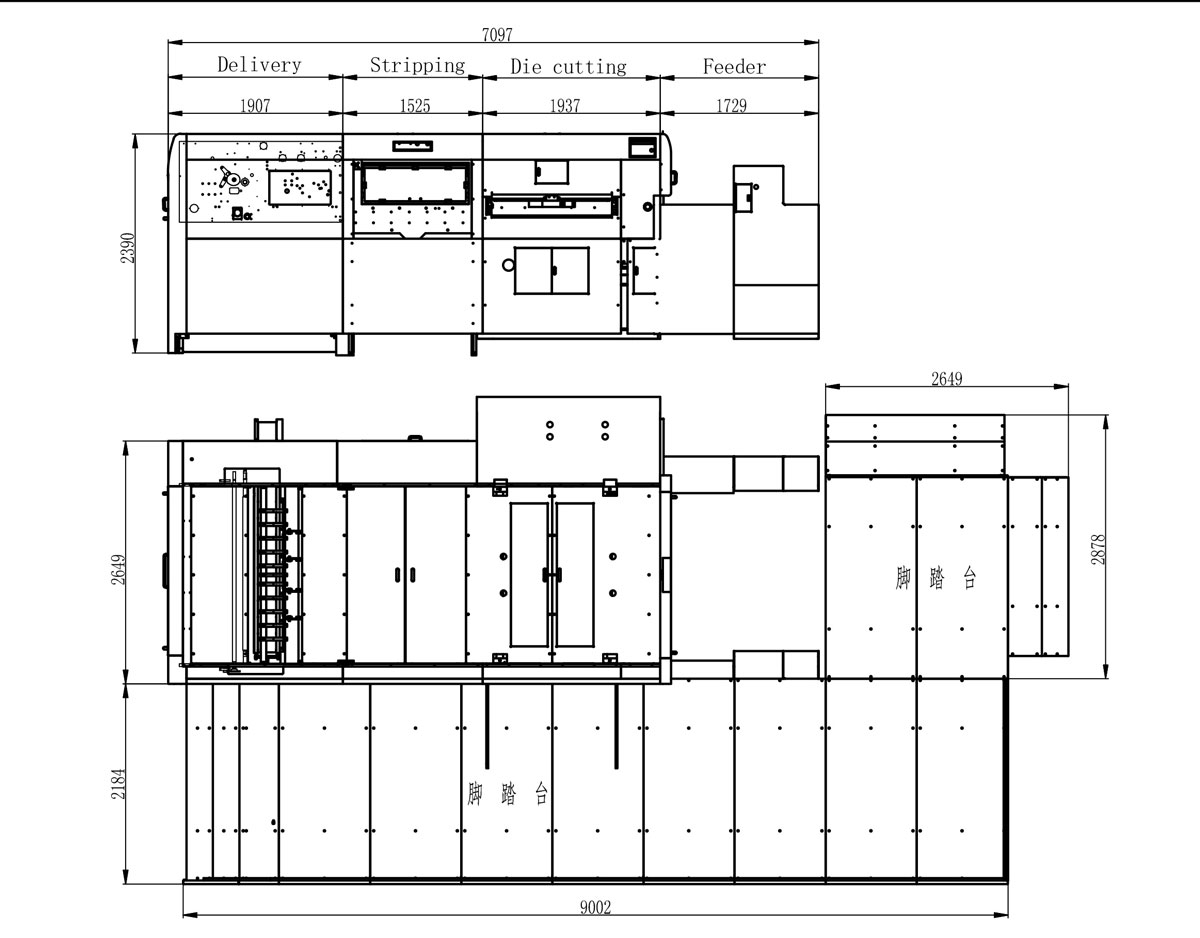

Plan d'étage AEM-1650VQ
