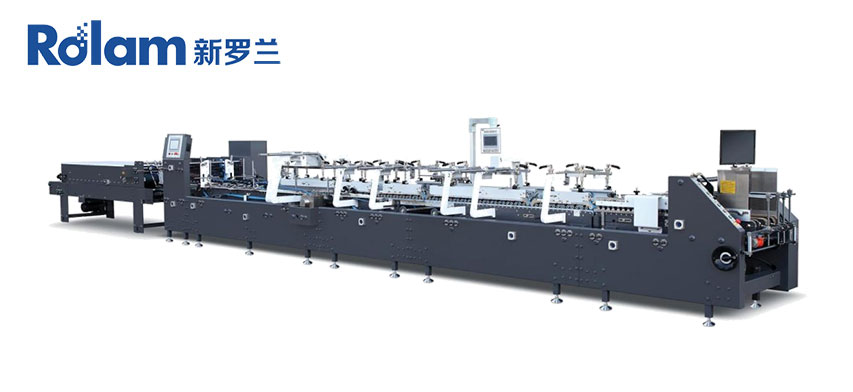

Plieuse-colleuse automatique série GS-S à 4 et 6 coins

Description de production GS-S

Idéal pour le traitement et le collage de divers types de boîtes en carton destinées à l'alimentation, aux médicaments, aux cosmétiques, à la papeterie et à la fabrication d'autres emballages courants, notamment les boîtes à fond amovible. (Nous pouvons concevoir des solutions sur mesure en fonction des besoins spécifiques du client.)

Paramètres techniques GS-S

Modèle	650	800	1100
Papier	Carton 210-800 g/m², cannelure E/N/F
Vitesse maximale	400 m/min
Épaisseur maximale de la boîte pliée	12 mm
Manière de plier	Les plis 1 et 3 forment respectivement des angles de 180° et 135°, les plis 2 et 4 forment respectivement des angles de 180°.
Alimentation électrique	3P 380V 50Hz
Largeur vide	650 mm	800 mm	1100 mm

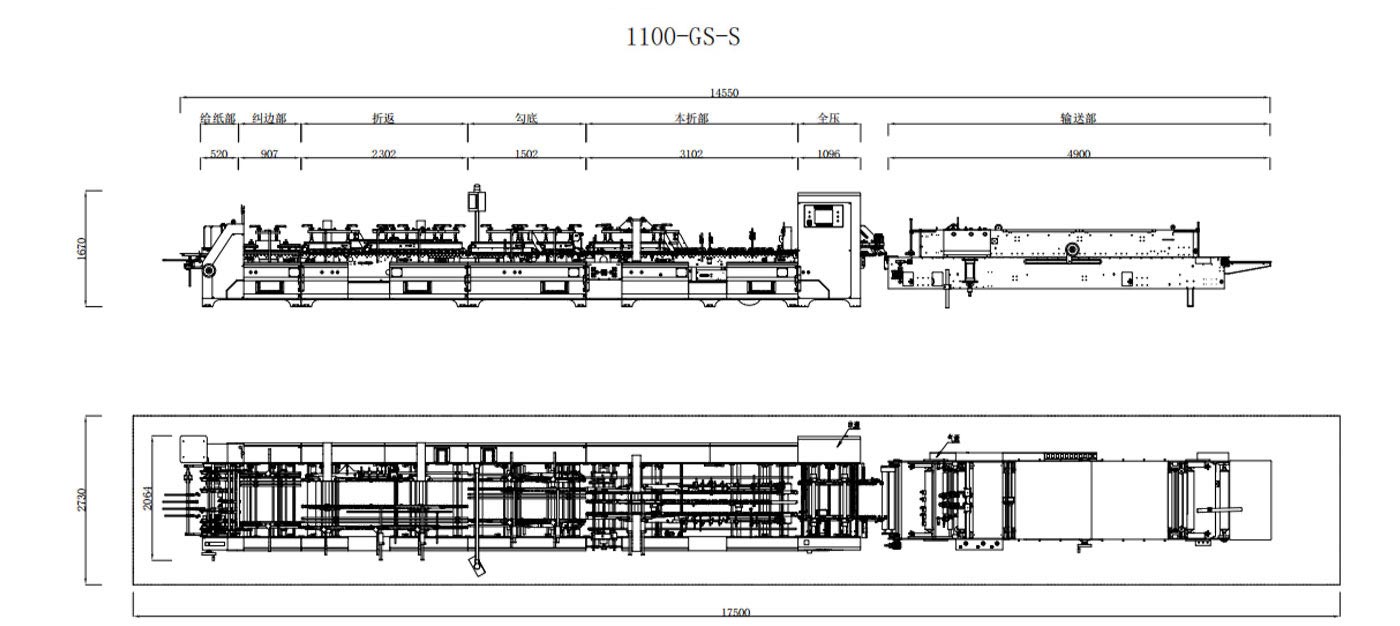

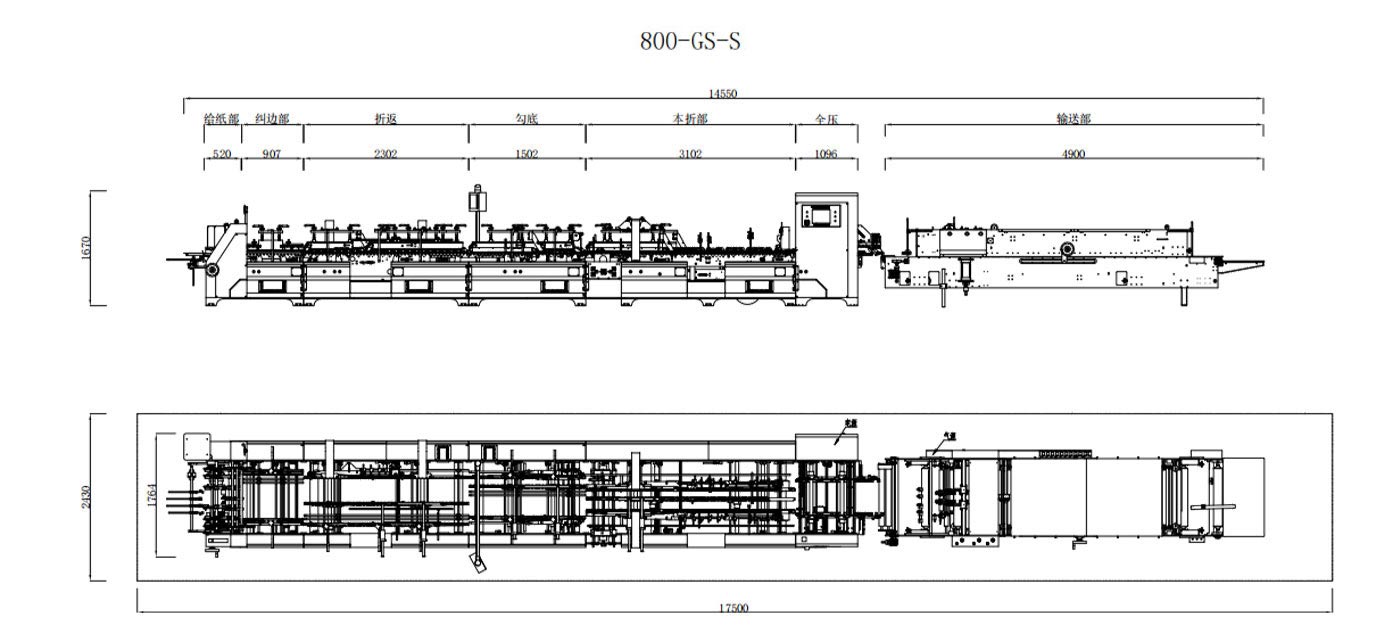

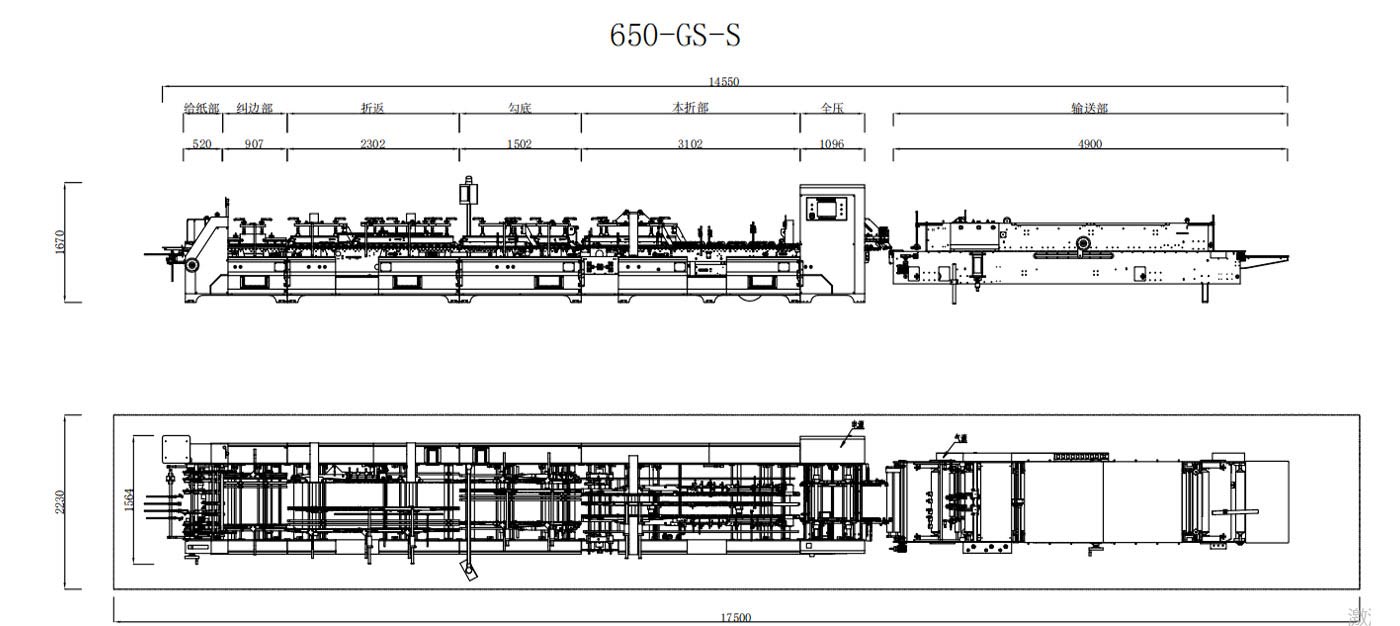

Longueur × Largeur × Hauteur	14,6 × 1,6 × 1,67 m	14,6 × 1,76 × 1,67 m	14,6 × 2,0 × 1,67 m
Poids net	4,5T	5T	5,5T
Puissance totale	19,5 kW	19,5 kW	19,5 kW

Présentation des fonctionnalités

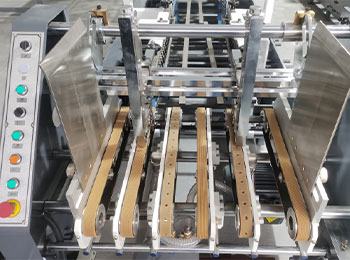

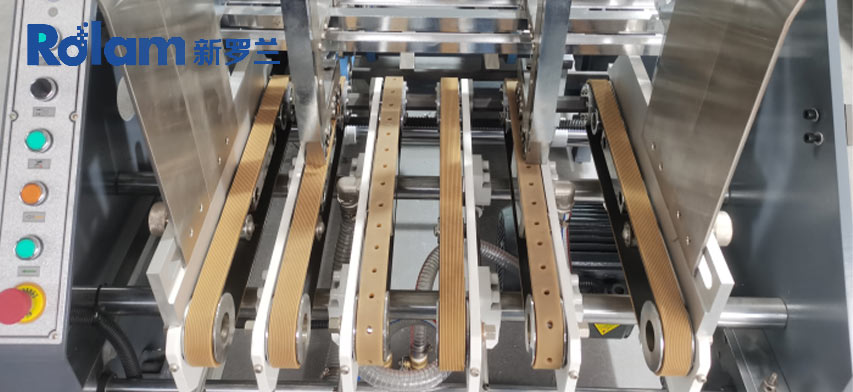

Section d'alimentation en papier • Six courroies d'alimentation réglables pour un ajustement facile, une alimentation stable et régulière. • Variateur de vitesse continu pour une transmission interne stable et une alimentation fluide. • Couteau pneumatique à commande unique pour un réglage aisé des courroies d'alimentation.
Section d'alignement • Doté d'un dispositif d'auto-correction pour corriger l'obliquité et assurer une alimentation correcte.

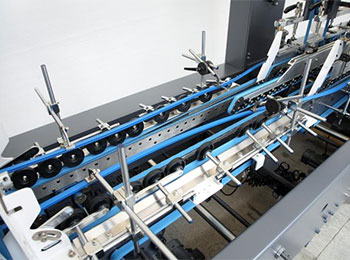

Section de pré-pliage • Structure à double panneau avec un jeu de lames de pré-pliage. • Angle de pré-pliage de 180° et 135°, particulièrement adapté aux cartons de petite taille mais de grande hauteur, et plus satisfaisant lors du prototypage rapide.

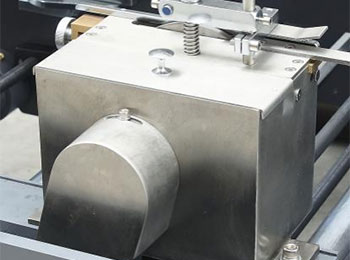

Réservoir de collage inférieur • Réservoir de collage inférieur de 2 L. • Facile à retirer et à nettoyer.

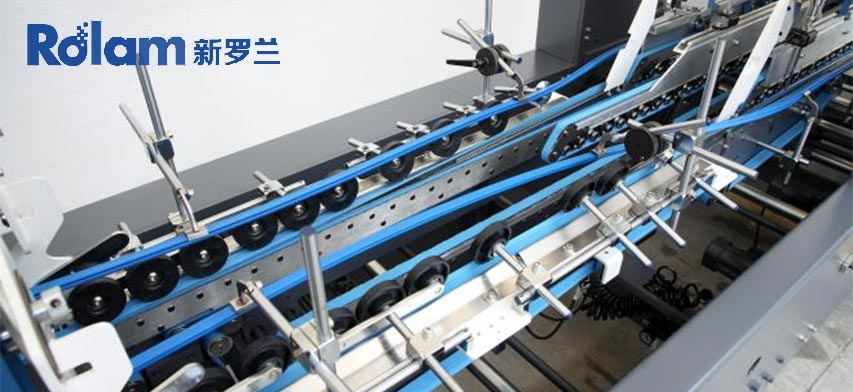

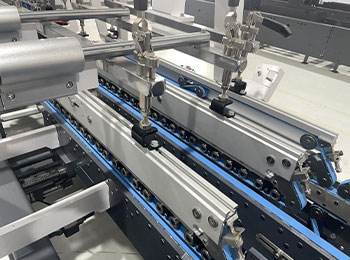

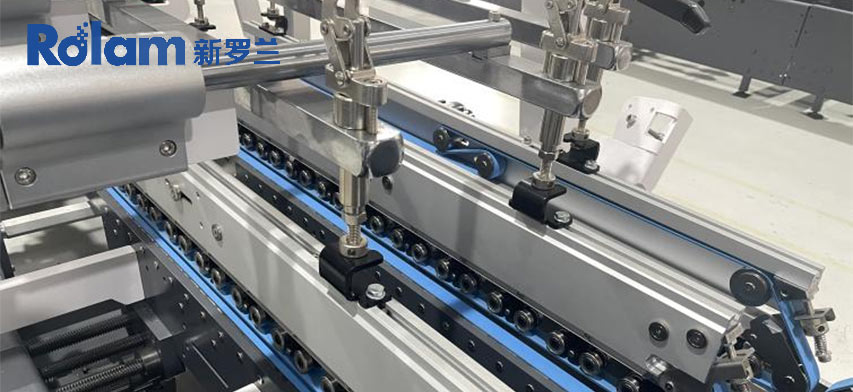

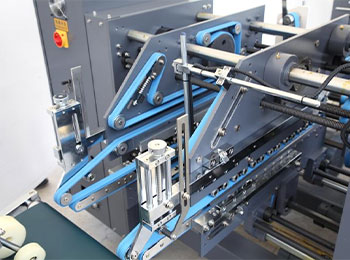

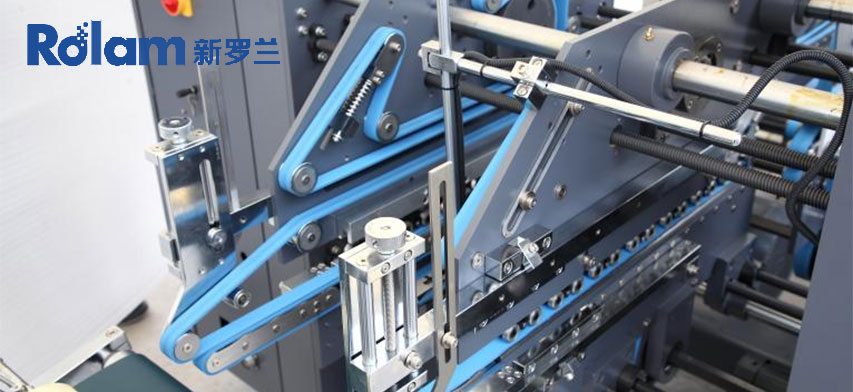

Pliage et fermeture • Le système de pliage est équipé d'une courroie d'entraînement. • Les courroies de pliage ont une fonction corrective. Leur extension permet de stabiliser la boîte.

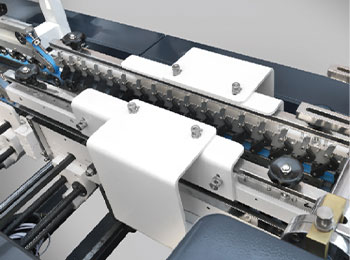

	Section Rombone • Réglage facile et précis de la pression pour une qualité de collage optimale. • Équipée d'un compteur pneumatique pour un comptage simplifié. • La presse est dotée d'un variateur de vitesse indépendant. L'opérateur peut régler la vitesse d'assemblage.

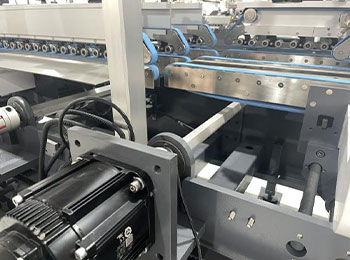

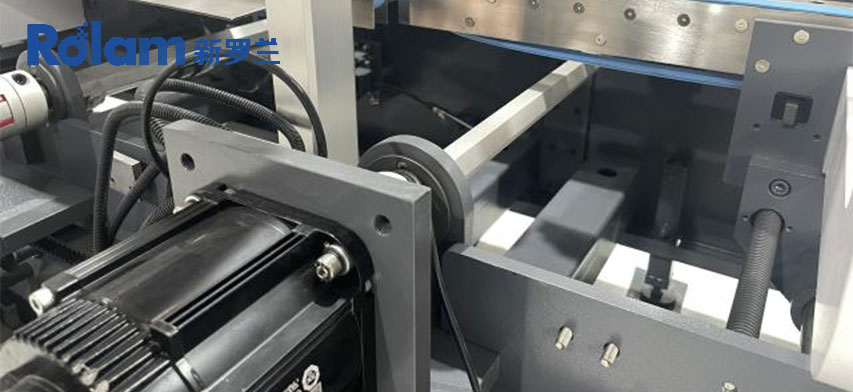

	4 et 6-Corner • Système de repliage arrière motorisé et électronique sans temporisation avec technologie de servomoteur intelligent.
	Transmission • Équipée d'un réglage pneumatique de la pression par simple pression, pour une utilisation simplifiée. • La presse possède deux fonctions : Attente : lorsque l'alimentation est interrompue, la presse passe automatiquement en mode attente. Interrupteur de fin de course : arrête la machine en cas de mauvaise collecte.
	Système de colle à froid • Équipée de trois pistolets, pratique pour la production de boîtes d'angle 4/6 et de boîtes de formes spéciales diverses, collage rapide et dimensionnement précis.

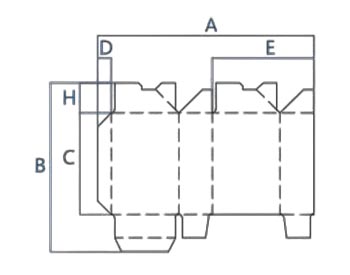

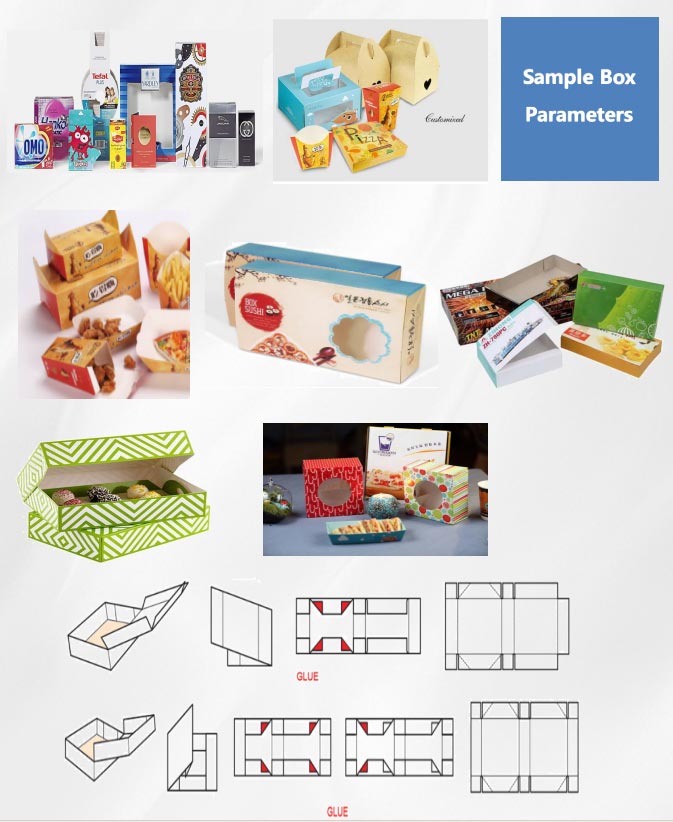

Samples Parameters

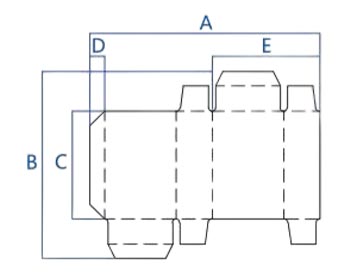

Boîte en ligne droite
Modèle	Type 650	Type 800	Type 1100
UN	140-650	160-800	220-1100
B	70-800	70-800	70-800
C	70	70	70
D	10-20	10-20	10-20
E	65-320	75-390	105-540
Boîte inférieure Crash Lock
Modèle	Type 650	Type 800	Type 1100
Manière de plier	Deux transporteurs	Deux transporteurs	Deux/trois transporteurs
UN	140-650	160-800	220-1100
B	70-800	70-800	70-800
C	70	70	70
D	10-20	10-20	10-20
E	65-320	75-390	105-540
H	30-100	30-100	30-100
Boîte à 4 coins
Modèle	Type 650	Type 800	Type 1100
UN	150-450	150-600	150-900
B	800	800	800
H	30-100	30-100	30-100
6 Corners / 6 Corners in Climbing Way
Modèle	Type 650	Type 800	Type 1100
UN	260-450	260-600	260-900
B	800	800	800
H	30-100	30-100	30-100
